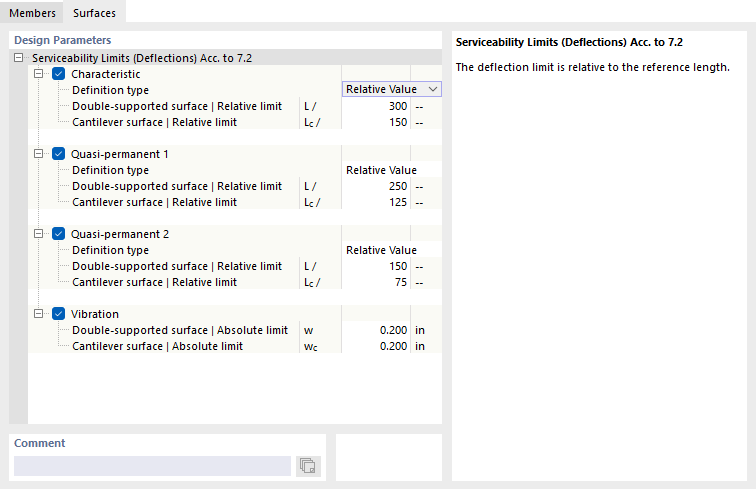

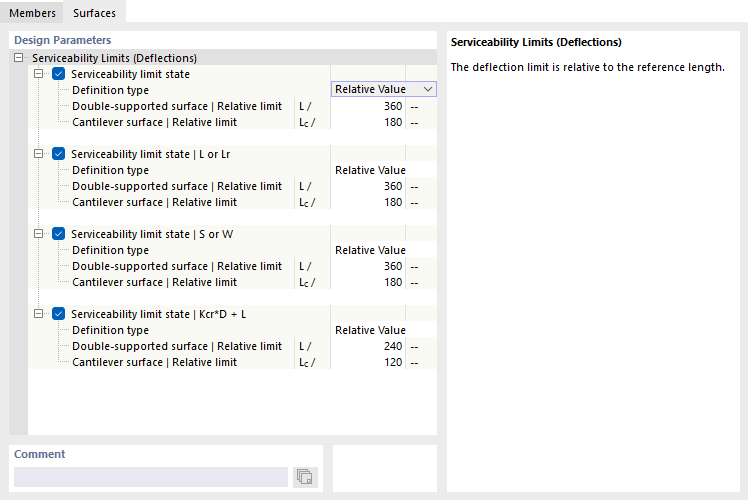

Nella scheda Superfici della finestra di dialogo 'Configurazione SLE', definire i valori limite validi per le deformazioni delle superfici.
Come per le aste, esistono diversi tipi di situazione di progetto per le verifiche dello stato limite di esercizio, che variano a seconda della norma di progetto. Per ogni tipo di combinazione, è possibile definire valori limite specifici per le inflessioni. Essi sono riferiti alle lunghezze dei componenti strutturali.
L'elenco accanto al 'Tipo di definizione' contiene diverse opzioni per definire un valore limite (vedere l'immagine definire il riferimento della deformazione):
- Valore relativo: Il valore limite è definito in riferimento alla lunghezza della superficie.
- Valore assoluto: Il valore dell'inflessione massima è definito direttamente.
- Somma di valore relativo e assoluto: Il valore limite è la somma del valore relativo e del valore assoluto.
- Minimo tra valore relativo e assoluto: Il valore limite è il valore minore tra il valore relativo e il valore assoluto.
- Massimo tra valore relativo e assoluto: Il valore limite è il valore maggiore tra il valore relativo e il valore assoluto.
A seconda del vincolo esterno del componente strutturale – superficie con vincolo esterno su due lati o superficie a sbalzo con vincolo esterno su un lato – sono generalmente rilevanti diversi valori limite dell'inflessione. Questo vincolo esterno deve essere definito come 'Tipo di superficie' nelle proprietà della superficie o del gruppo di superfici nella scheda Inflessione. Qui è anche possibile definire se gli spostamenti massimi sono riferiti al sistema indeformato, a un piano di riferimento deformato o a una superficie parallela, e specificare come deve essere determinata la lunghezza di riferimento.
Se necessario, adattare i valori limite preimpostati per le analisi degli spostamenti generalizzati degli oggetti.
