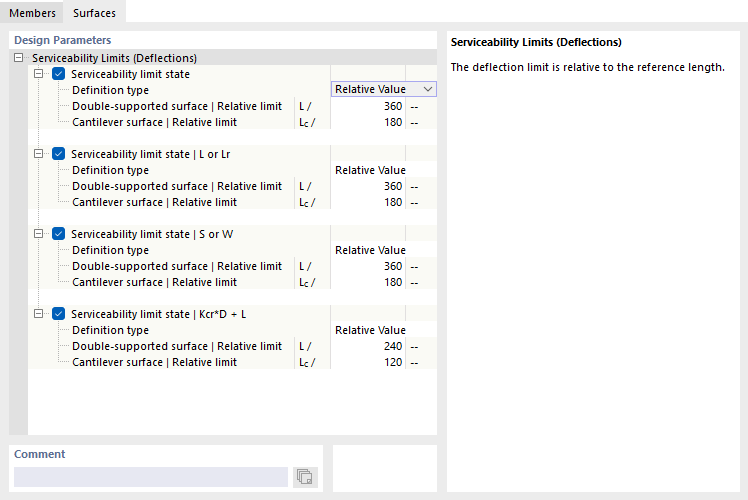

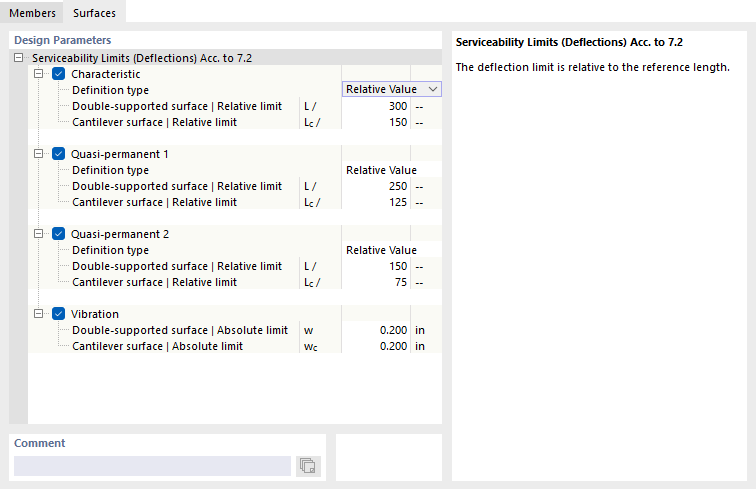

En la pestaña Superficies del diálogo 'Configuración del estado límite de servicio', defina los valores límite que se aplican a las deformaciones de las superficies.
Al igual que para las barras, existen diferentes tipos de situaciones de proyecto para las comprobaciones del estado límite de servicio, que varían según la norma de diseño. Para cada tipo de combinación, puede definir valores límite específicos para las flechas. Estos se refieren a las longitudes de los componentes estructurales.
La lista junto al 'Tipo de definición' contiene varias opciones para definir un valor límite (ver imagen establecer referencia de la deformación):
- Valor relativo: El valor límite se define en relación con la longitud de la superficie.
- Valor absoluto: El valor de la flecha máxima se define directamente.
- Suma de valor relativo y absoluto: El valor límite se compone del valor relativo más el valor absoluto.
- Mín. del valor relativo y del valor absoluto: El valor límite es el menor entre el valor relativo y el valor absoluto.
- Máx. del valor relativo y del valor absoluto: El valor límite es el mayor entre el valor relativo y el valor absoluto.
Dependiendo del apoyo del componente estructural (superficie apoyada en dos lados o superficie en voladizo apoyada en un lado), normalmente son relevantes diferentes valores límite de la flecha. Este apoyo se define como 'Tipo de superficie' en las propiedades de la superficie o del conjunto de superficies en la pestaña Flecha. Allí también puede especificar si las flechas máximas se refieren al sistema sin deformar, a un plano de referencia deformado o a una superficie paralela, e indicar cómo se debe determinar la longitud de referencia.
Si es necesario, ajuste los valores límite predefinidos para los análisis de deformación de los objetos.
