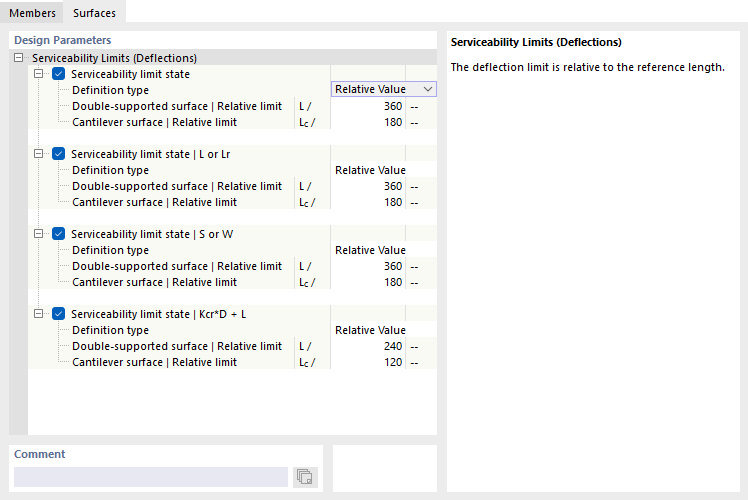

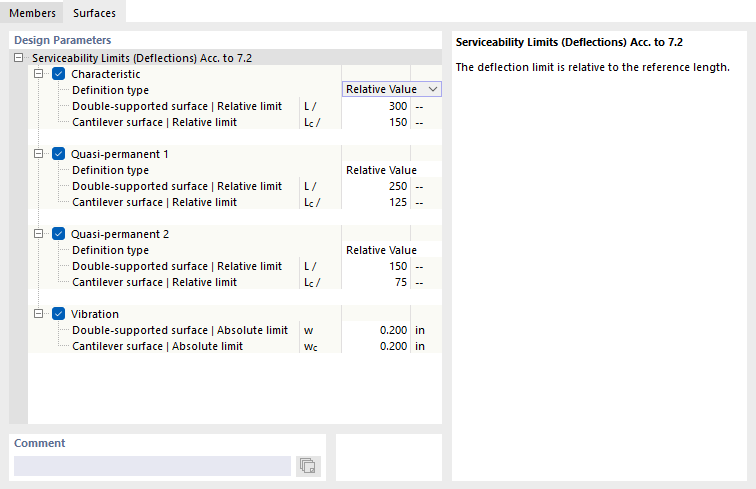

No separador Superfícies da caixa de diálogo 'Configuração de estado limite de utilização', pode definir os valores limite que se aplicam às deformações das superfícies.
Tal como para as barras, existem diferentes tipos de situações de dimensionamento para verificações de estado limite de utilização, que variam consoante a norma de dimensionamento. Para cada tipo de combinação, pode definir valores limite de flechas específicos. Estes estão relacionados com os comprimentos dos elementos.
A lista junto ao 'Tipo de definição' contém várias opções sobre a forma como um valor limite pode ser definido (ver imagem definir referência da deformação):
- Valor relativo: O valor limite é definido em relação ao comprimento da superfície.
- Valor absoluto: O valor da flecha máxima é definido diretamente.
- Soma de valor relativo e absoluto: O valor limite é a soma do valor relativo e do valor absoluto.
- Mín. do valor relativo e absoluto: O valor limite é o menor valor entre o valor relativo e o absoluto.
- Máx. do valor relativo e absoluto: O valor limite é o maior valor entre o valor relativo e o absoluto.
Dependendo do apoio do elemento – superfície apoiada em ambos os lados ou consola apoiada num lado – são geralmente relevantes diferentes valores limite da flecha. Este apoio é definido como 'Tipo de superfície' nas propriedades da superfície ou do conjunto de superfícies no separador Flecha. Aí também pode definir se os deslocamentos máximos se referem ao sistema indeformado, a um plano de referência deformado ou a uma superfície paralela, e especificar como o comprimento de referência deve ser determinado. No caso de apoios flexíveis, como uma viga de teto, a verificação de deformação pode ser realizada através de uma Secção resultante (ver capítulo Apoio de cálculo e flecha).
Se necessário, ajuste os valores limite predefinidos para as verificações de deformação dos objetos.
