I diagrammi dei risultati nel punto della superficie rappresentano i risultati nella sezione trasversale della superficie. Per aprire questa rappresentazione, fare clic sul pulsante

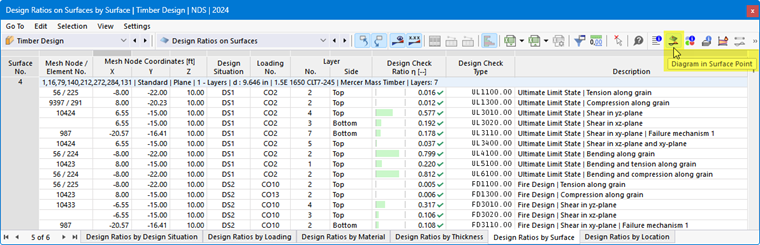

. È disponibile nelle tabelle dei risultati della categoria 'Verifica legno' per oggetti superficiali.

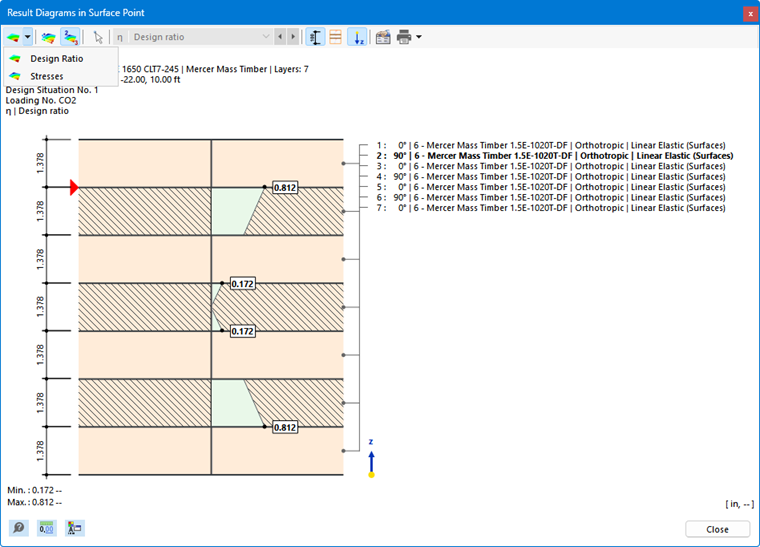

Appare la finestra 'Diagramma dei risultati nel punto della superficie'.
Il grafico mostra il tasso di lavoro nello stato di tensione o di rottura per il risultato della riga corrente della tabella. A seconda dell'impostazione nella finestra di dialogo Impostazioni globali, questi sono i risultati per il nodo della mesh o il punto della griglia. Sono rappresentati come andamenti lineari nella superficie o negli strati a partire dai risultati dei lati della superficie (superiore, inferiore, medio).
È possibile adattare il grafico con i pulsanti nella barra degli strumenti. Sono assegnate le seguenti funzioni:
| Pulsante | Funzione |
|---|---|
|
Pulsante elenco con possibilità di selezione per i tipi di risultato |
|
Mostra e nasconde i valori dei lati della superficie |
|
Mostra solo i valori estremi dei risultati positivi e negativi |
|
Mostra e nasconde le quotature |
|
Mostra e nasconde la visualizzazione degli strati |
|
Mostra e nasconde l'asse z locale |
|
Apre la finestra di dialogo 'Modifica spessore' |
|
Consente di stampare la rappresentazione corrente |
Tipi di risultato
Tramite il pulsante elenco

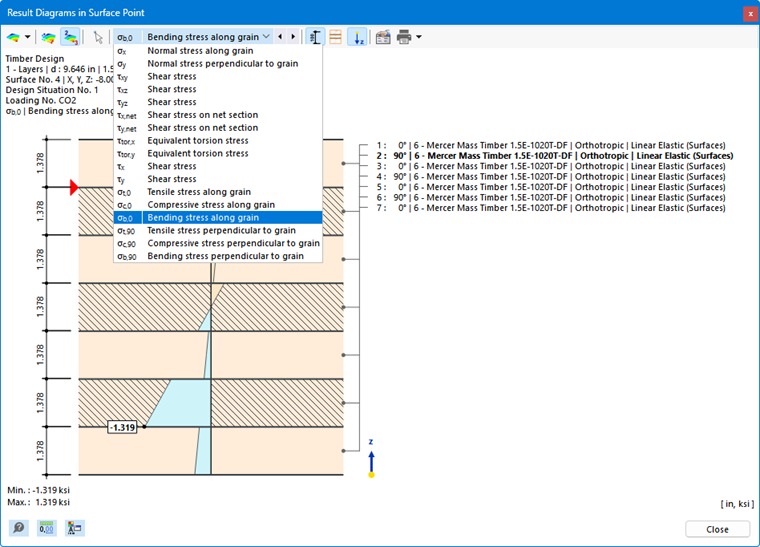

è possibile selezionare quale tipo di risultato deve essere visualizzato nella sezione della superficie. Sono disponibili due opzioni (vedere l'immagine Diagramma dei risultati nel punto della superficie):
- Tassi di lavoro
- Tensioni
Per le tensioni, è possibile definire nell'elenco della barra dei menu il tipo di tensione i cui andamenti si desidera verificare.
Stampa grafica
Con il pulsante elenco

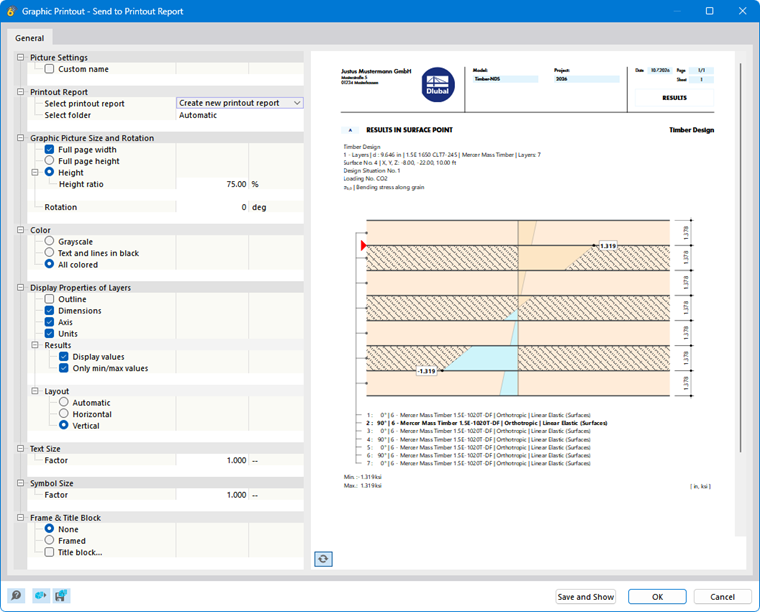

è possibile stampare direttamente il grafico corrente, salvarlo come PDF o trasferirlo nella relazione di calcolo. I dettagli da visualizzare possono anche essere definiti nell'anteprima di stampa.
