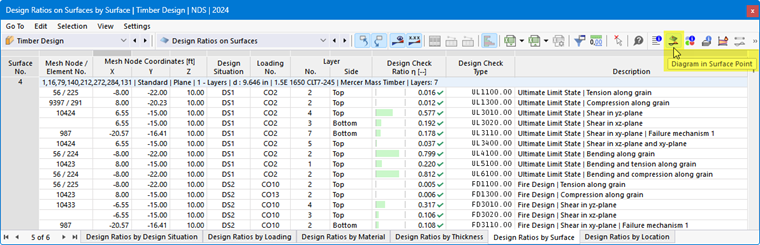

Los diagramas de resultados en el punto de superficie representan los resultados en la sección transversal de la superficie. Para acceder a esta representación, haga clic en el botón
. Está disponible en las tablas de resultados de la categoría 'Cálculo de madera' para objetos de superficie.

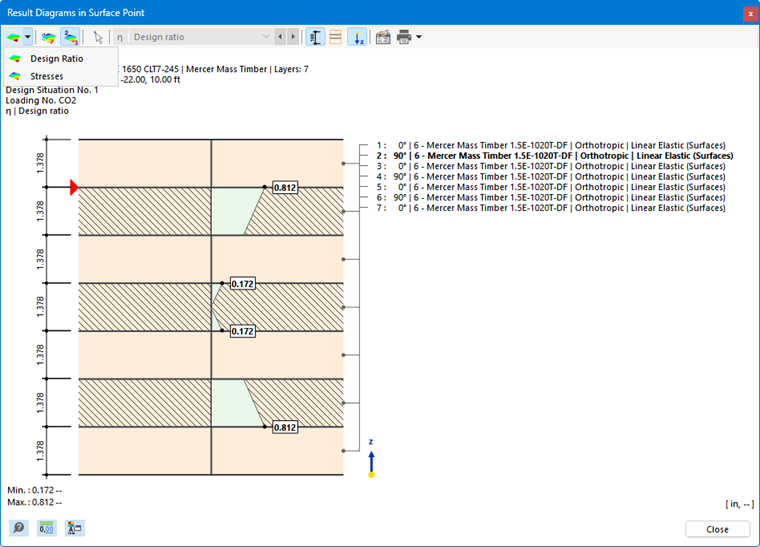

Aparece la ventana 'Diagramas de resultados en punto de la superficie'.
El gráfico muestra la razón de tensiones en el estado de tensión o fallo que está presente para el resultado de la línea actual de la tabla. Dependiendo de la configuración en el diálogo Configuración global, estos son los resultados para el nudo de la malla o el punto de la rejilla. Se representan a partir de los resultados de los lados de la superficie (superior, inferior, centro) como diagramas lineales en la superficie o en las capas.
Puede ajustar el gráfico con los botones de la barra de herramientas. Están asignados a las siguientes funciones:
| Botón | Función |
|---|---|
|
Botón de lista con opción de selección para Tipos de resultados |
|
Muestra u oculta los valores de los lados de la superficie |
|
Muestra solo los valores extremos de resultados positivos y negativos |
|
Muestra u oculta las acotaciones |
|
Muestra u oculta la visualización de las capas |
|
Muestra u oculta el eje z local |
|
Abre el diálogo 'Editar espesor' |
|
Permite imprimir la representación actual |
Tipos de resultados
A través del botón de lista
puede seleccionar qué tipo de resultado se debe representar en la sección transversal de la superficie. Hay dos opciones disponibles (ver imagen Diagramas de resultados en punto de la superficie):
- Razones de tensiones
- Tensiones

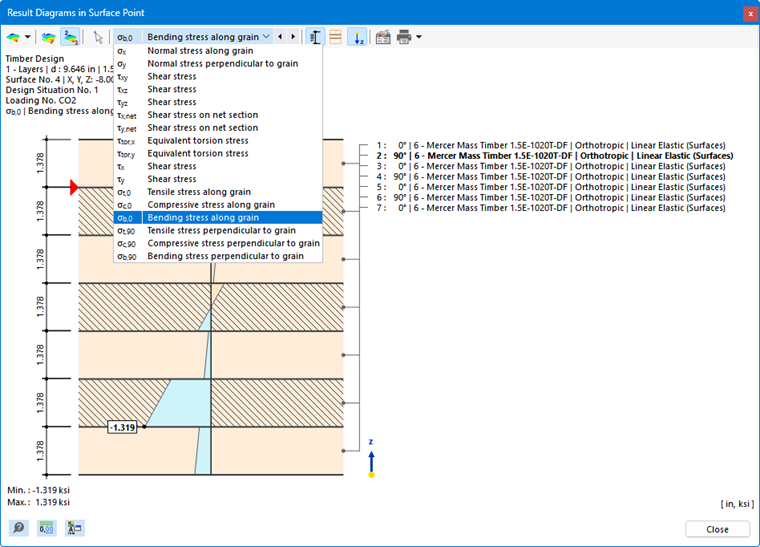

Para tensiones, puede definir el tipo de tensión en la lista de la barra de menú cuyos diagramas desea comprobar.

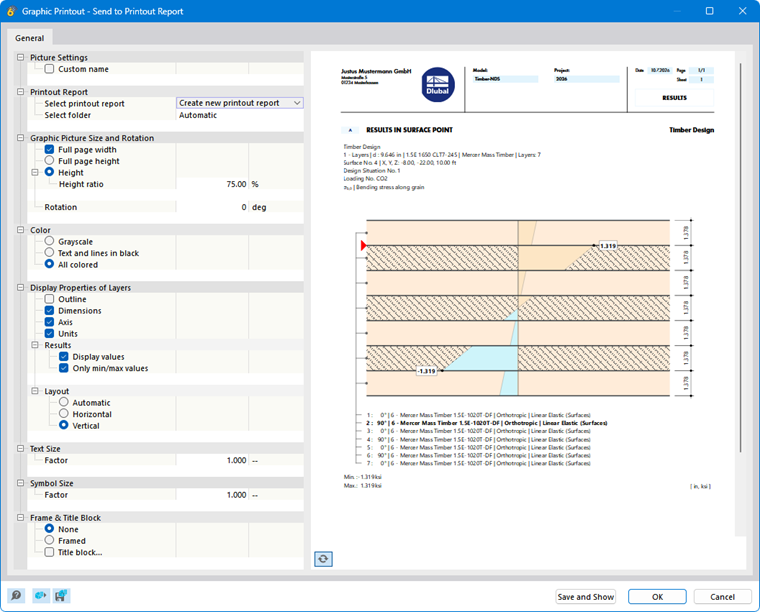

Impresión gráfica
Con el botón de lista
puede imprimir el gráfico actual directamente, guardarlo como PDF o transferirlo al informe de impresión. Los detalles a mostrar también se pueden definir en la vista previa de impresión.
