Průběhy výsledků v bodě plochy

Průběhy výsledků v plošném bodě zobrazují výsledky v plošném průřezu. Pro vyvolání tohoto zobrazení klikněte na tlačítko . Je k dispozici v tabulkách s výsledky kategorie 'Posouzení dřevěných konstrukcí' pro plošné objekty.

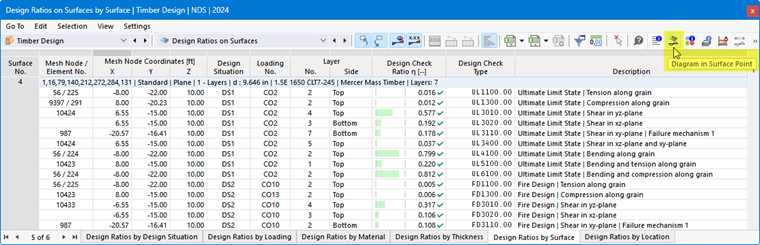

Tlačítko Diagram v bodě plochy v panelu nástrojů tabulky

Zobrazí se okno 'Průběhy výsledků v plošném bodě'.

Průběh výsledků v bodě plochy

Grafika zobrazuje využití v napěťovém nebo porušeném stavu, který je k dispozici pro výsledek aktuálního řádku tabulky. V závislosti na nastavení v dialogu Globální nastavení se jedná o výsledky pro síťový uzel nebo bod rastru. Zobrazují se z výsledků stran plochy (horní, dolní, střední) jako lineární průběhy v ploše nebo ve vrstvách.

Grafiku můžete přizpůsobit pomocí tlačítek na panelu nástrojů. Mají následující funkce:

Tlačítko	Funkce
	Tlačítko se seznamem s možností výběru typů výsledků
	Zobrazuje a skrývá hodnoty stran plochy
	Zobrazuje pouze extrémní hodnoty kladných a záporných výsledků
	Zobrazuje a skrývá kótování
	Zobrazuje a skrývá vizualizaci vrstev
	Zobrazuje a skrývá lokální osu z
	Otevře dialog 'Upravit tloušťku'
	Umožňuje tisk aktuálního zobrazení

Typy výsledků

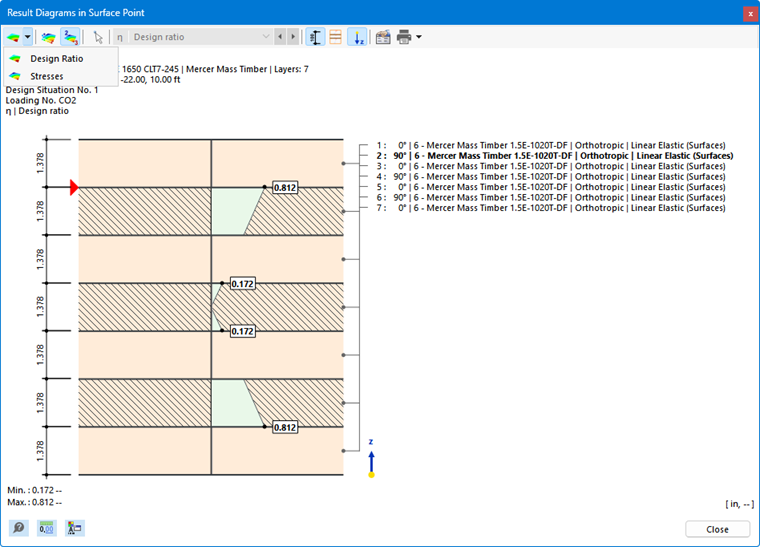

Pomocí tlačítka se seznamem můžete vybrat, jaký typ výsledku se má zobrazit v plošném řezu. K dispozici jsou dvě možnosti výběru (viz obrázek Průběhy výsledků v plošném bodě):

• Využití
• Napětí

U napětí můžete v seznamu na liště nabídek určit typ napětí, jehož průběhy chcete zkontrolovat.

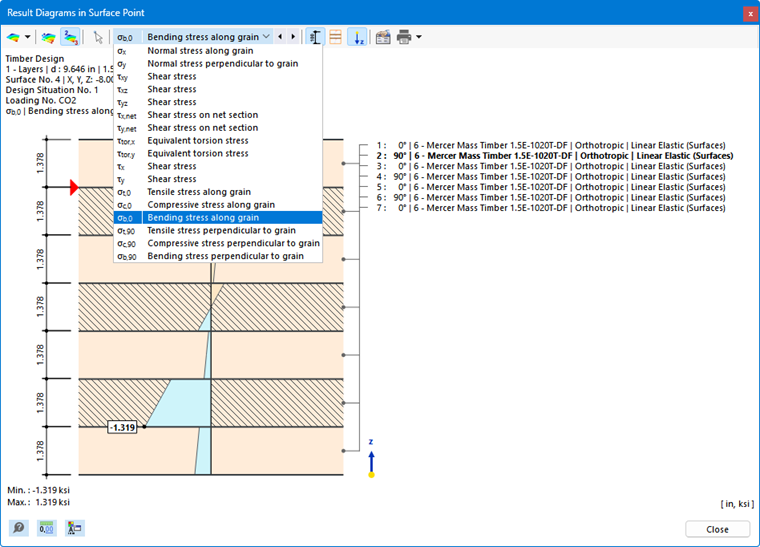

Typ výsledku pro průběh napětí vybrat

Tisk grafiky

Pomocí tlačítka se seznamem můžete aktuální grafiku přímo vytisknout, uložit jako PDF nebo přenést do tiskového protokolu. Zobrazované detaily lze také určit v náhledu tisku.

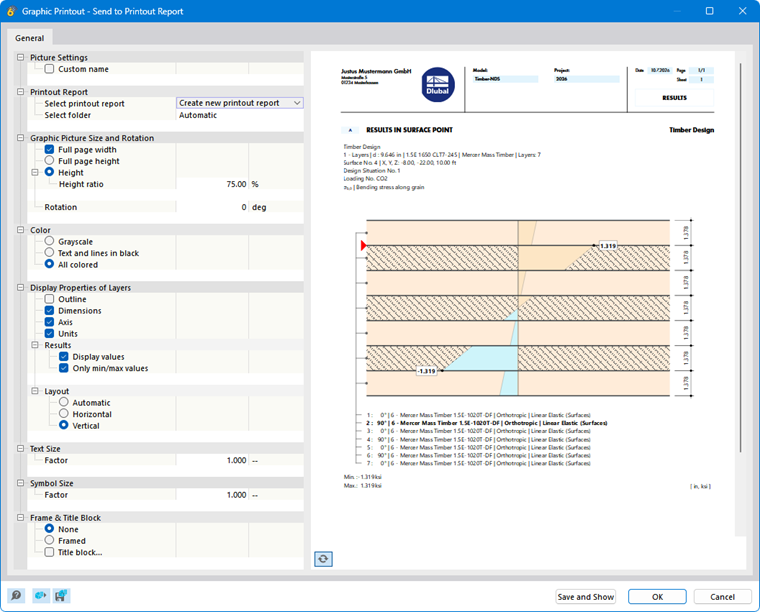

Tisk napětí v tiskovém protokolu
