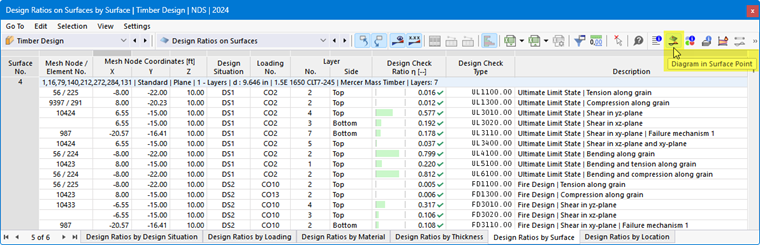

Os diagramas resultantes no ponto da superfície representam os resultados na secção da superfície. Para aceder a esta representação, clique no botão
. Este está disponível nas tabelas de resultados da categoria 'Dimensionamento de madeira' para objetos de superfície.

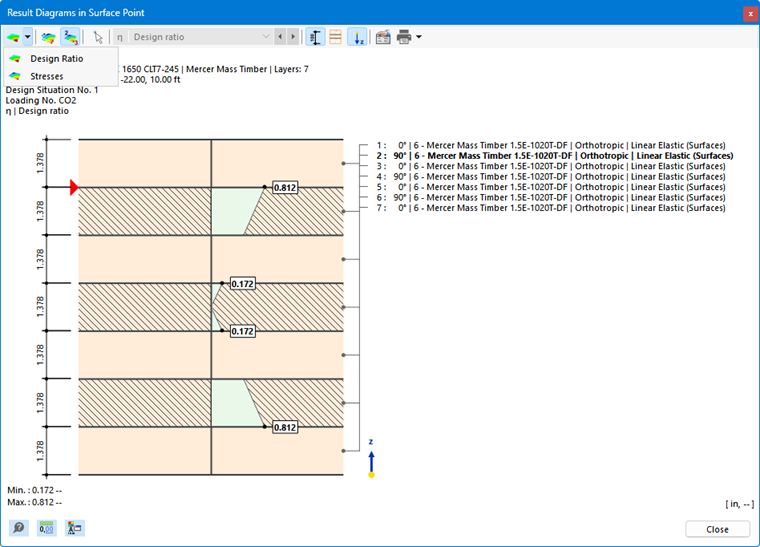

Aparece a janela 'Diagramas resultantes no ponto da superfície'.
O gráfico mostra a utilização no estado de tensão ou de rotura que se verifica para o resultado da linha atual da tabela. Dependendo do parâmetro na caixa de diálogo Parâmetros globais, estes são os resultados para o nó de malha ou ponto de grelha. São representados a partir dos resultados dos lados da superfície (superior, inferior, meio) como diagramas lineares na superfície ou nas camadas.
Pode ajustar o gráfico com os botões na barra de ferramentas. Estes têm as seguintes funções:
| Botão | Função |
|---|---|
|
Botão de lista com opção de seleção para tipos de resultado |
|
Mostra e oculta os valores dos lados da superfície |
|
Mostra apenas os valores extremos dos resultados positivos e negativos |
|
Mostra e oculta as dimensões |
|
Mostra e oculta a visualização das camadas |
|
Mostra e oculta o eixo z local |
|
Abre a caixa de diálogo 'Editar espessura' |
|
Permite imprimir a representação atual |
Tipos de resultado
Através do botão de lista
pode selecionar qual o tipo de resultado a representar no corte da superfície. Estão disponíveis duas opções (ver imagem Diagramas resultantes no ponto da superfície):
- Utilizações
- Tensões

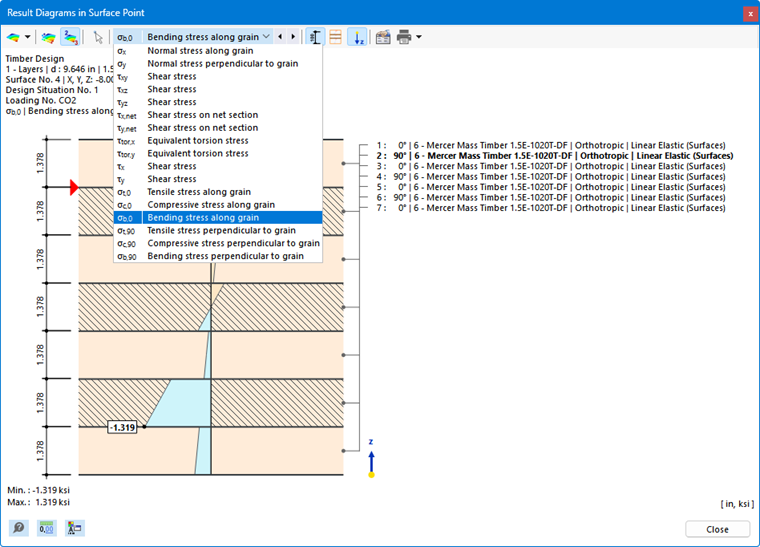

Para tensões, pode definir na lista da barra de menus o tipo de tensão cujos diagramas pretende verificar.

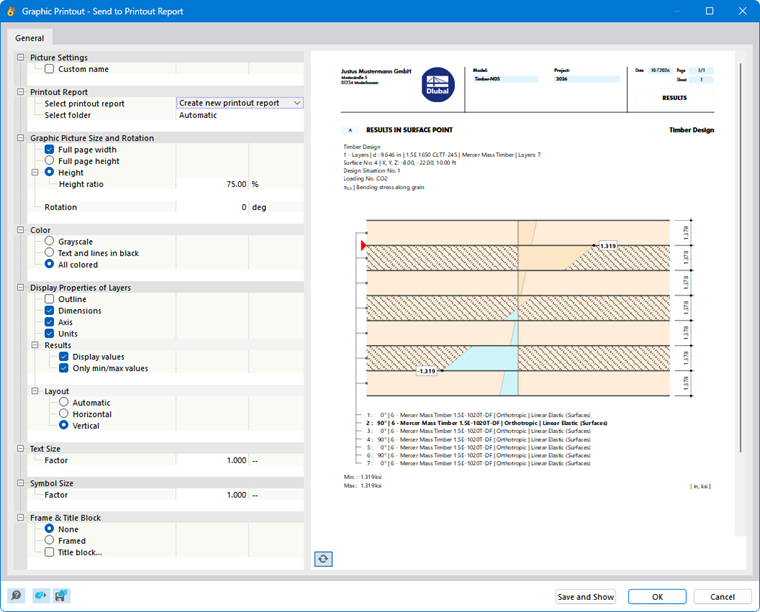

Impressão gráfica
Com o botão de lista
pode imprimir diretamente o gráfico atual, guardá-lo como PDF ou transferi-lo para o relatório de impressão. Os detalhes a exibir também podem ser definidos na pré-visualização da impressão.
