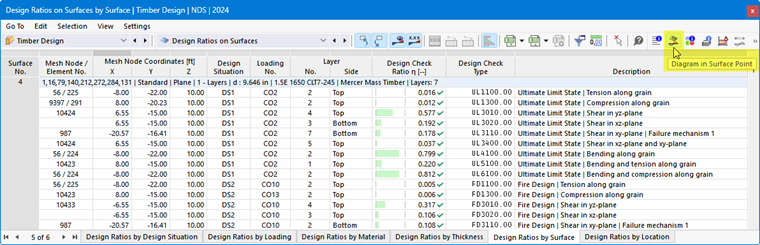

Wykresy wyników w punkcie powierzchni odwzorowują wyniki w przekroju powierzchni. Aby wyświetlić tę prezentację, należy kliknąć przycisk
. Jest on dostępny w tabelach wyników kategorii 'Projektowanie konstrukcji drewnianych' dla obiektów powierzchniowych.

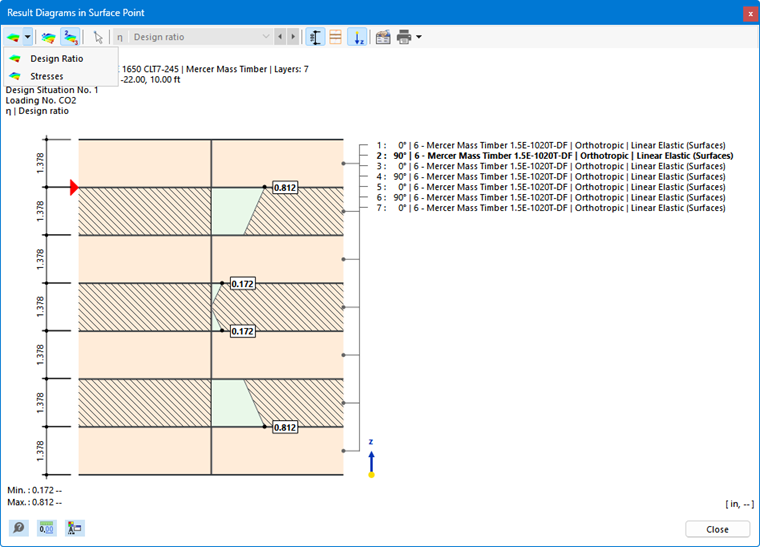

Pojawi się okno 'Wykresy wyników w punkcie powierzchni'.
Wykres przedstawia stopień wykorzystania w stanie naprężeń lub stanie zniszczenia, który odpowiada wynikowi w bieżącym wierszu tabeli. W zależności od ustawienia w oknie dialogowym Ustawienia globalne, są to wyniki dla węzła siatki lub punktu siatki. Są one przedstawiane na podstawie wyników po stronach powierzchni (góra, dół, środek) jako liniowe wykresy w powierzchni lub w warstwach.
Wykres można dostosować za pomocą przycisków na pasku narzędzi. Przypisane są im następujące funkcje:
| Przycisk | Funkcja |
|---|---|
|
Przycisk listy z możliwością wyboru Typów wyników |
|
Włącza i wyłącza wyświetlanie wartości po stronach powierzchni |
|
Pokazuje tylko wartości ekstremalne wyników dodatnich i ujemnych |
|
Włącza i wyłącza wymiarowanie |
|
Włącza i wyłącza wizualizację warstw |
|
Włącza i wyłącza lokalną oś Z |
|
Otwiera okno dialogowe 'Edytuj grubość' |
|
Umożliwia wydrukowanie bieżącej prezentacji |
Typy wyników
Za pomocą przycisku listy
można wybrać, który typ wyników ma być przedstawiony w przekroju powierzchni. Do wyboru są dwie możliwości (patrz rysunek Wykresy wyników w punkcie powierzchni):
- Stopnie wykorzystania
- Naprężenia

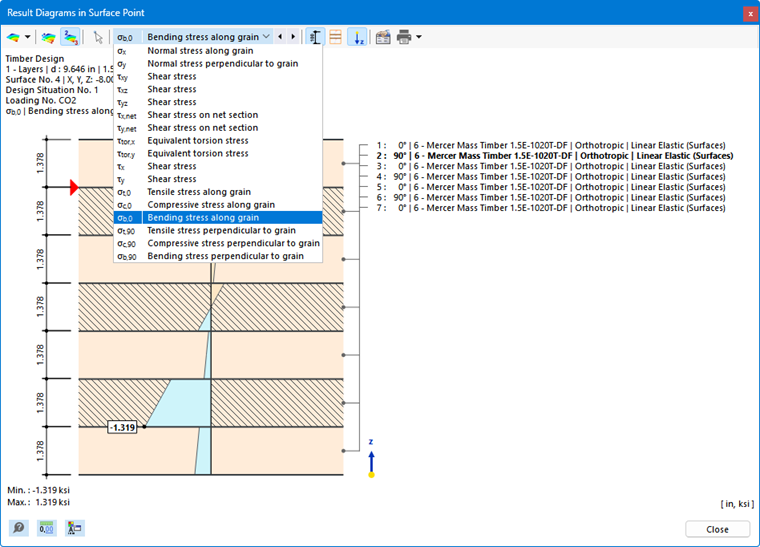

W przypadku naprężeń można na liście paska menu określić rodzaj naprężenia, którego wykresy mają być analizowane.

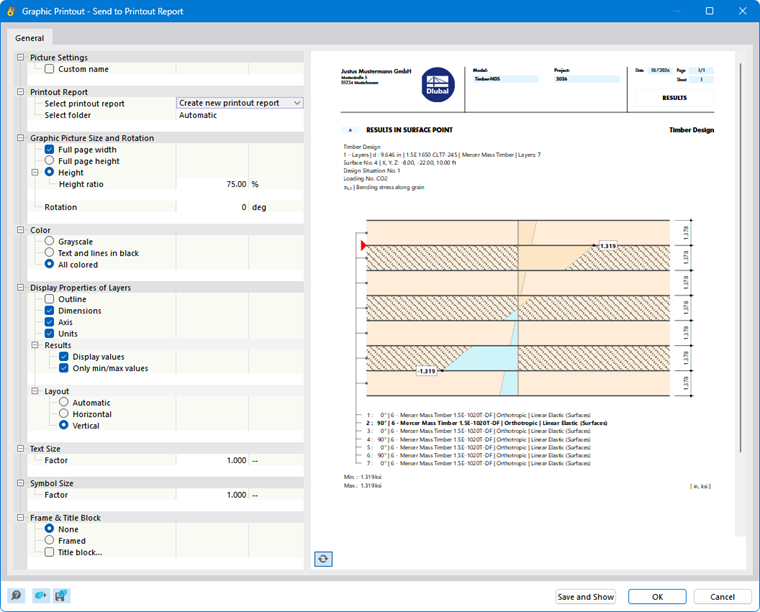

Wydruk grafiki
Za pomocą przycisku listy
można bezpośrednio wydrukować bieżącą grafikę, zapisać ją jako PDF lub przekazać do raportu. Szczegóły do wyświetlenia można również określić w podglądzie wydruku.
