I diagrammi dei risultati delle aste sono disponibili anche per i risultati della verifica legno. In questo modo è possibile valutare le verifiche nei diagrammi, come nel caso dei risultati dell'analisi strutturale.

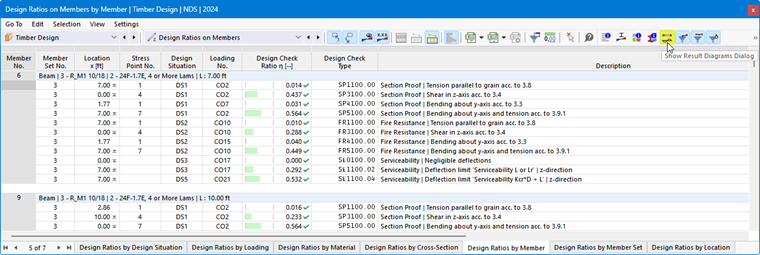

I diagrammi dei risultati possono essere richiamati come descritto nel capitolo Diagrammi dei risultati del manuale di RFEM. È anche possibile utilizzare il pulsante
disponibile nelle tabelle dei risultati della categoria 'Verifica legno' per gli oggetti asta.

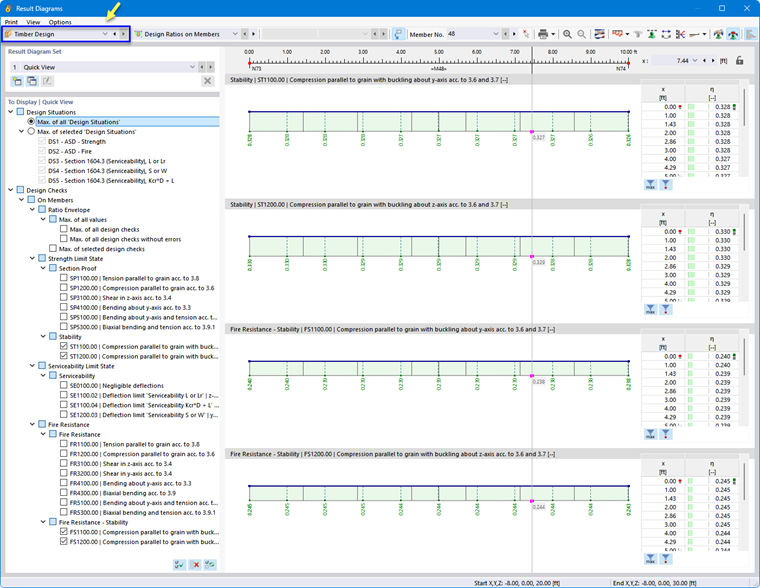

Viene visualizzata la finestra di dialogo 'Diagrammi dei risultati'. La categoria di risultati 'Verifica legno' è preimpostata.
Nella sezione 'Mostra | Panoramica veloce', definire le verifiche i cui diagrammi devono essere visualizzati nei diagrammi. Le opzioni di selezione per i diagrammi di aste corrispondono a quelle del 'Navigatore - Risultati' (vedere l'immagine Mostra più tipi di risultati). Ogni tipo di risultato viene visualizzato in un diagramma separato.
Se si desidera controllare i risultati di un'altra asta, selezionarla nell'elenco 'N. asta' o utilizzare il pulsante
per la selezione grafica.
Nell'elenco 'Tassi di lavoro sulle aste', è anche possibile selezionare un altro tipo di oggetto.
Le altre opzioni sono descritte nel capitolo Diagrammi dei risultati del manuale di RFEM.
