Los diagramas de resultados de barras también están disponibles para los resultados del cálculo de madera. Esto le permite evaluar los cálculos en diagramas, tal como está acostumbrado en los resultados del análisis estático.

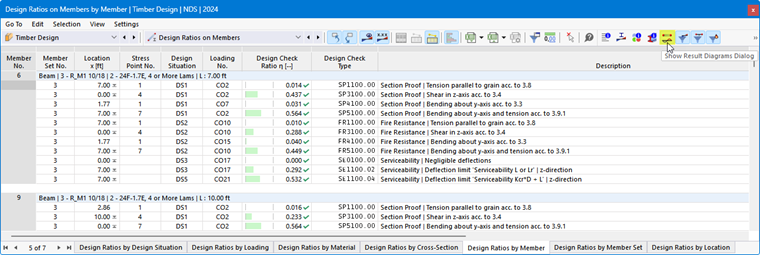

Los diagramas de resultados se pueden abrir como se describe en el capítulo Diagramas de resultados del manual de RFEM. También puede usar el botón
que está disponible en las tablas de resultados de la categoría 'Cálculo de madera' para objetos de barra.

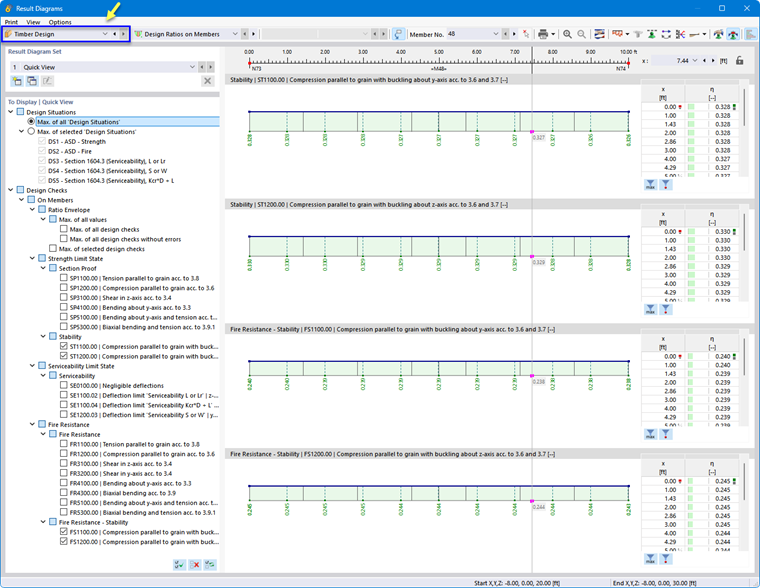

Aparece el cuadro de diálogo 'Diagramas de resultados'. La categoría de resultados 'Cálculo de madera' está predefinida.
En la sección 'Mostrar | Vista rápida', defina los cálculos cuyos diagramas se mostrarán. Las opciones de selección para los diagramas de barras corresponden a las del 'Navegador - Resultados' (vea la imagen Mostrar varios tipos de resultados). Cada tipo de resultado se muestra en un diagrama separado.
Si desea verificar los resultados de otra barra, selecciónela en la lista 'Barra núm.' o use el botón
para la selección gráfica.
En la lista 'Razones de tensiones en barras', también puede seleccionar un tipo de objeto diferente.
Las demás opciones se describen en el capítulo Diagramas de resultados del manual de RFEM.
