Os diagramas resultantes de barras também estão disponíveis para os resultados do dimensionamento de madeira. Assim, é possível avaliar as verificações em diagramas, tal como está habituado com os resultados da análise estática.

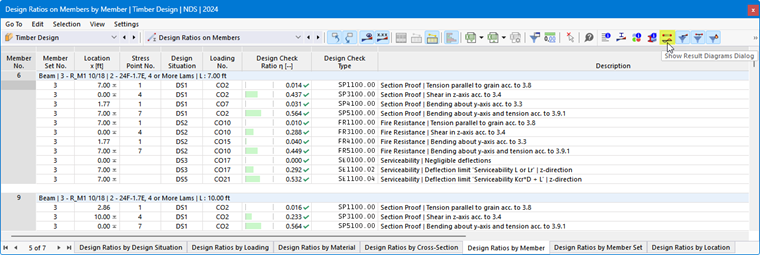

Os diagramas resultantes podem ser acedidos conforme descrito no capítulo Diagramas resultantes do manual do RFEM. Também pode utilizar o botão
, que está disponível nas tabelas de resultados da categoria 'Dimensionamento de madeira' para objetos de barra.

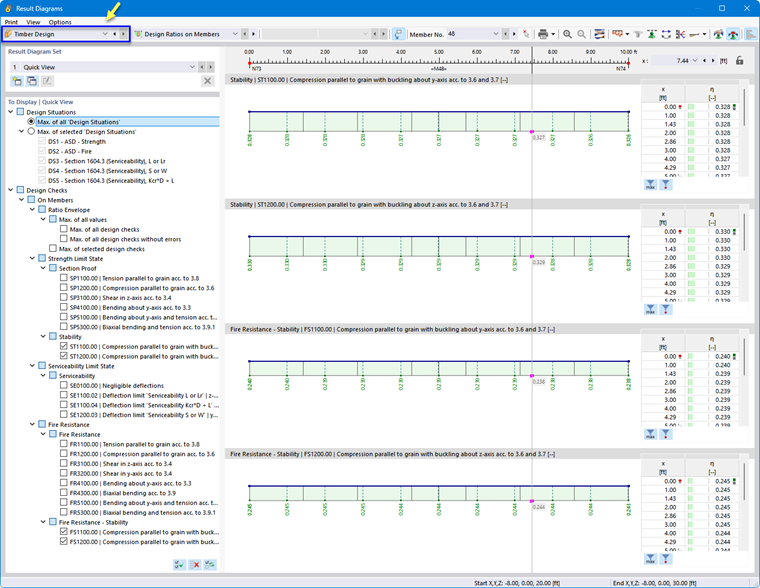

Aparece a caixa de diálogo 'Diagramas resultantes'. A categoria de resultados 'Dimensionamento de madeira' está pré-definida.
Na secção 'Visualização | Vista rápida', defina as verificações cujos diagramas pretende representar em diagramas. As opções de seleção para diagramas de barras correspondem às do 'Navegador - Resultados' (ver imagem Representar vários tipos de resultados). Cada tipo de resultado é apresentado num diagrama separado.
Se pretender verificar os resultados de outra barra, selecione-a na lista 'Barra n.º' ou utilize o botão
para a seleção gráfica.
Na lista 'Utilizações em barras', também pode selecionar outro tipo de objeto.
As restantes possibilidades estão descritas no capítulo Diagramas resultantes do manual do RFEM.
