Průběhy výsledků prutů jsou k dispozici i pro výsledky posouzení dřevěných konstrukcí. Můžete tak vyhodnocovat posouzení v diagramech, jak jste zvyklí u výsledků statické analýzy.

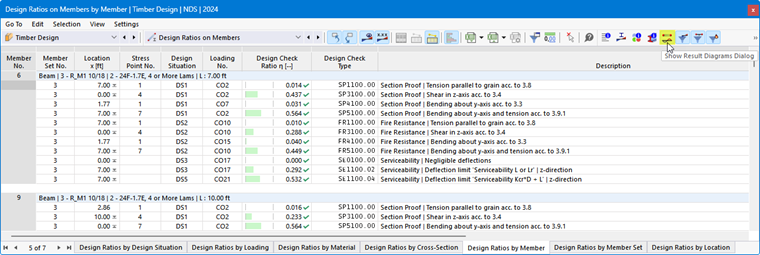

Průběhy výsledků lze vyvolat, jak je popsáno v kapitole Průběhy výsledků manuálu k programu RFEM. Můžete také použít tlačítko
, které je k dispozici v tabulkách výsledků kategorie 'Posouzení dřevěných konstrukcí' pro prutové objekty.

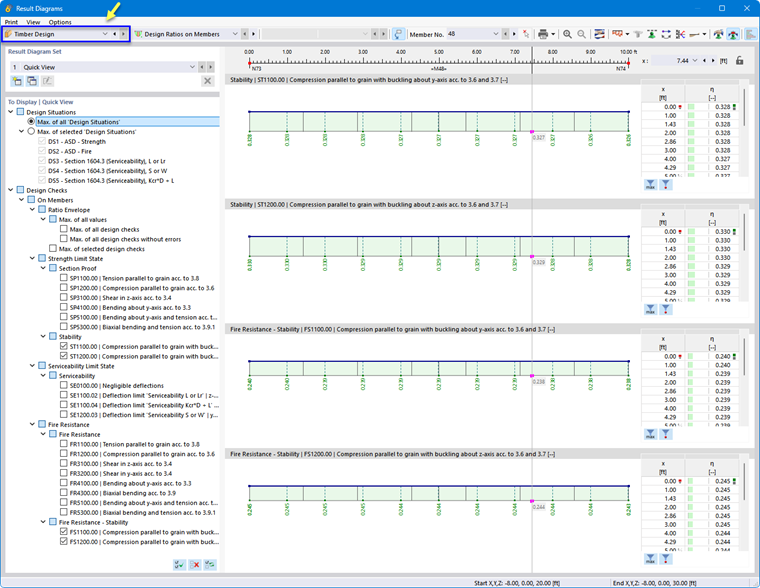

Zobrazí se dialog 'Průběhy výsledků'. Kategorie výsledků 'Posouzení dřevěných konstrukcí' je přednastavena.
V sekci 'Zobrazit | Rychlý přehled' stanovte posouzení, jejichž průběhy se mají zobrazit v diagramech. Možnosti výběru pro průběhy prutů odpovídají možnostem v 'Navigátor - Výsledky' (viz obrázek Zobrazení několika typů výsledků). Každý typ výsledku je zobrazen ve vlastním diagramu.
Pokud chcete zkontrolovat výsledky jiného prutu, vyberte jej v seznamu 'Prut č.' nebo použijte tlačítko
pro grafický výběr.
V seznamu 'Využití na prutech' můžete vybrat i jiný typ objektu.
Další možnosti jsou popsány v kapitole Průběhy výsledků manuálu k programu RFEM.
