Les diagrammes de résultats des barres sont également disponibles pour les résultats de la vérification du bois. Vous pouvez ainsi évaluer les vérifications dans des diagrammes, comme vous en avez l'habitude avec les résultats de l'analyse statique.

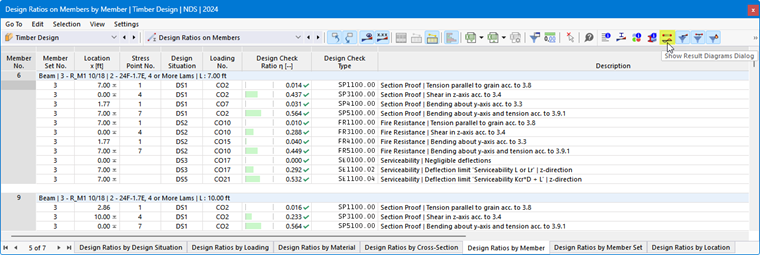

Les diagrammes de résultats peuvent être appelés comme décrit dans le chapitre Ergebnisverläufe du manuel RFEM. Vous pouvez également utiliser le bouton
disponible dans les tableaux des résultats de la catégorie « Vérification du bois » pour les objets de type barre.

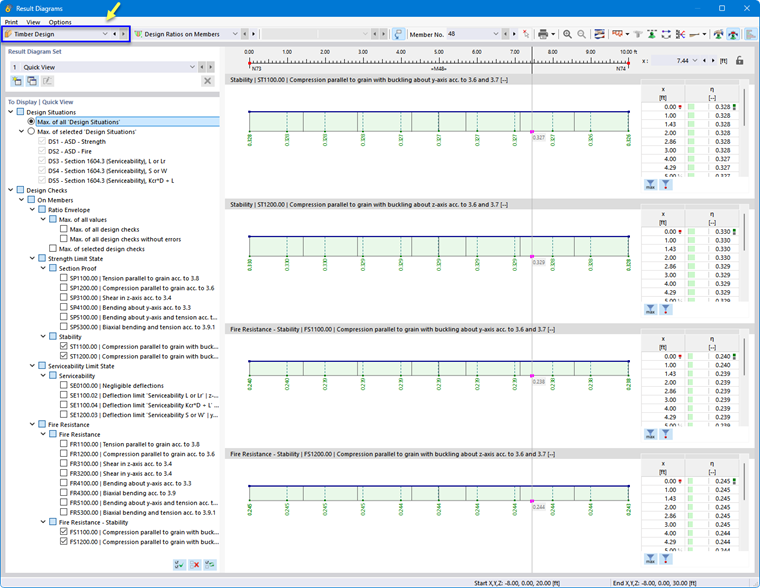

La boîte de dialogue « Diagrammes de résultats » apparaît. La catégorie de résultats « Vérification du bois » est prédéfinie.
Dans la section « Affichage | Aperçu rapide », spécifiez les vérifications dont les diagrammes doivent être représentés dans des graphiques. Les options de sélection pour les diagrammes de barres correspondent à celles du « Navigateur - Résultats » (voir l’image Mehrere Ergebnisarten darstellen). Chaque type de résultat est affiché dans un diagramme séparé.
Si vous souhaitez vérifier les résultats d'une autre barre, sélectionnez-la dans la liste « Barre n° » ou utilisez le bouton
pour la sélection graphique.
Dans la liste « Ratios de vérification sur les barres », vous pouvez également sélectionner un autre type d'objet.
Les autres possibilités sont décrites dans le chapitre Ergebnisverläufe du manuel RFEM.
