Wykres wyników

Przebiegi wyników dla prętów są również dostępne dla wyników projektowania konstrukcji drewnianych. Umożliwia to ocenę obliczeń na wykresach, tak jak w przypadku wyników analizy statycznej.

Przebiegi wyników można wywołać w sposób opisany w rozdziale Wykresy wyników podręcznika RFEM. Można również użyć przycisku , który jest dostępny w tabelach wyników kategorii 'Projektowanie konstrukcji drewnianych' dla obiektów prętowych.

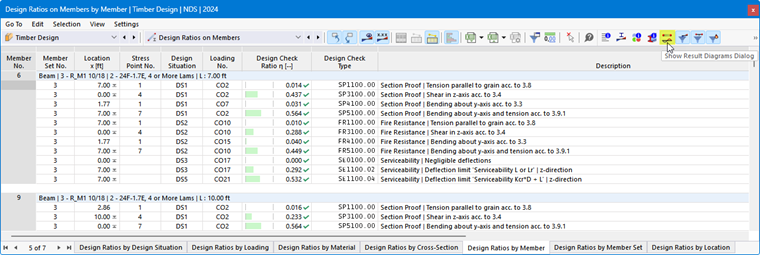

Przycisk 'Wyświetl okno dialogowe przebiegów wyników' na pasku narzędzi tabel

Pojawi się okno dialogowe 'Wykresy wyników'. Kategoria wyników 'Projektowanie konstrukcji drewnianych' jest ustawiona domyślnie.

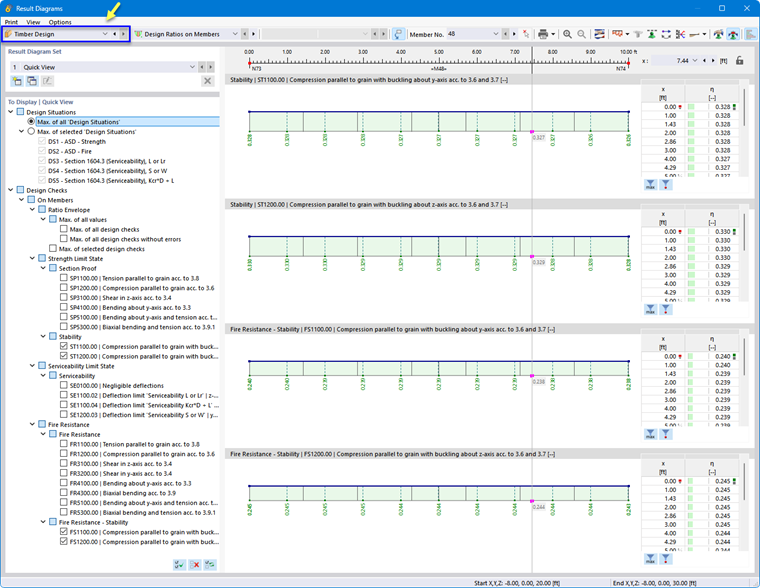

Okno dialogowe 'Przebiegi wyników' z wykresami dla stopni wykorzystania i obliczeń

W sekcji 'Wyświetlanie | Szybki przegląd' należy określić obliczenia, których przebiegi mają być przedstawione na wykresach. Możliwości wyboru dla przebiegów prętów odpowiadają tym z 'Nawigatora - Wyniki' (patrz rysunek Wyświetlanie wielu typów wyników). Każdy typ wyników jest wyświetlany na oddzielnym wykresie.

Aby sprawdzić wyniki dla innego pręta, należy wybrać go z listy 'Nr pręta' lub użyć przycisku do selekcji graficznej.

Na liście 'Stopnie wykorzystania na prętach' można również wybrać inny typ obiektu.

Wybór typu obiektu dla wykresu obliczeń

Dalsze możliwości opisano w rozdziale Wykresy wyników podręcznika RFEM.
