Nel diagramma profondità di carbonizzazione-tempo per le verifiche di resistenza al fuoco di superfici e pannelli della trave, è possibile rappresentare graficamente il carbonizzazione durante la durata dell'incendio. Per aprire questa finestra, selezionare una verifica di resistenza al fuoco in una tabella per gli Utilizzi delle superfici o nella finestra di dialogo dei Dettagli di verifica. Quindi, fare clic sul pulsante
.

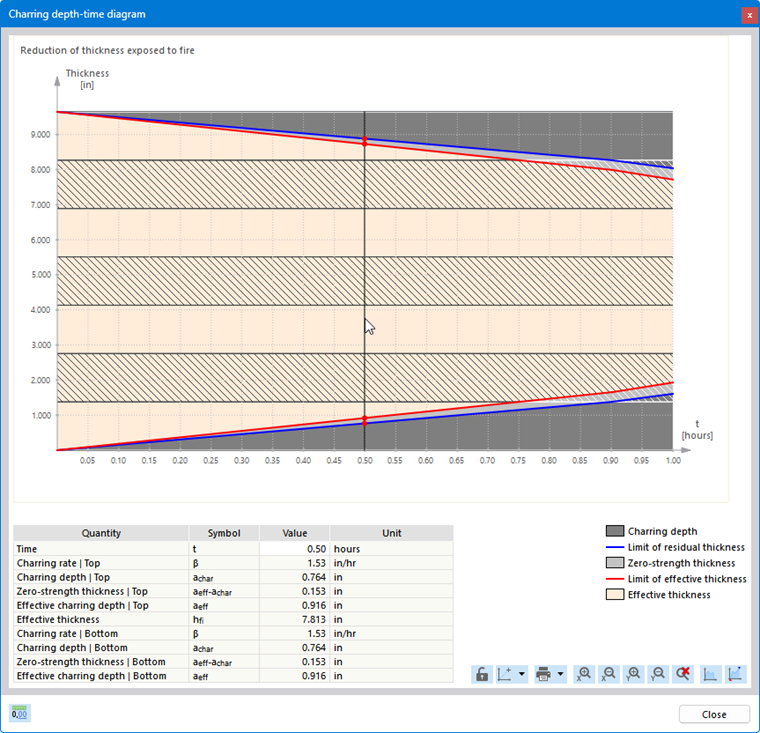

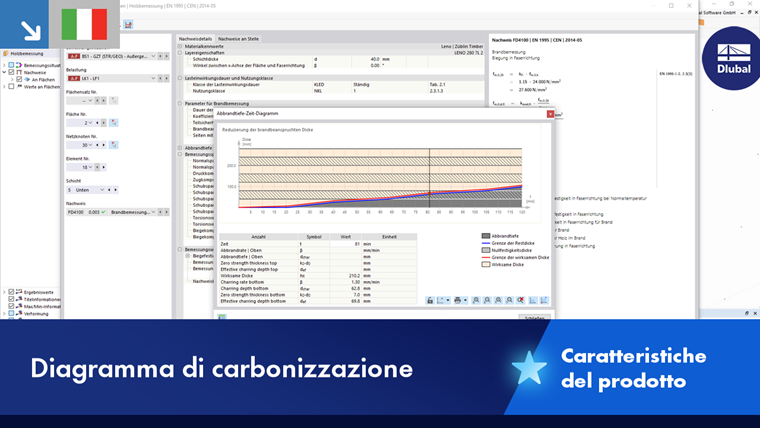

Nella finestra 'Diagramma profondità di carbonizzazione-tempo' viene mostrato come il carbonizzazione influisce sulle superfici o sugli strati della superficie durante l'esposizione all'incendio.
I parametri principali sono regolati nelle Configurazioni di resistenza al fuoco.
Stampa del diagramma
Con il pulsante elenco
è possibile stampare direttamente il diagramma, salvarlo come PDF o trasferirlo nella relazione di calcolo. Qui verrà aggiornato automaticamente se si esegue una nuova verifica con dati di input modificati.
Modifica del layout
Se si desidera modificare i colori e le dimensioni dei caratteri del diagramma, fare clic con il pulsante destro del mouse sulla superficie del diagramma. Nel menu contestuale, che contiene varie opzioni per la personalizzazione del diagramma, selezionare la voce Impostazioni diagramma. Le modifiche possono quindi essere apportate nella finestra di dialogo 'Proprietà di visualizzazione'.
