Dans le diagramme temps-carbonisation, la carbonisation durant l’exposition au feu peut être représentée graphiquement pour les vérifications de résistance au feu des surfaces et des ossatures bois. Pour ouvrir cette fenêtre, sélectionnez une vérification de résistance au feu dans un tableau pour les Ratios de vérification sur les surfaces ou dans la boîte de dialogue des Détails de vérification. Cliquez ensuite sur le bouton
.

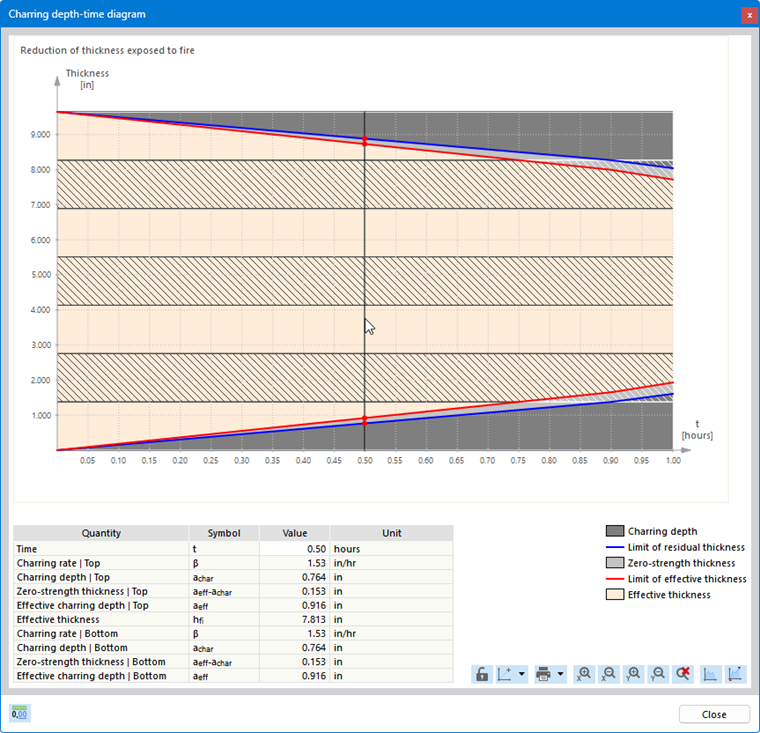

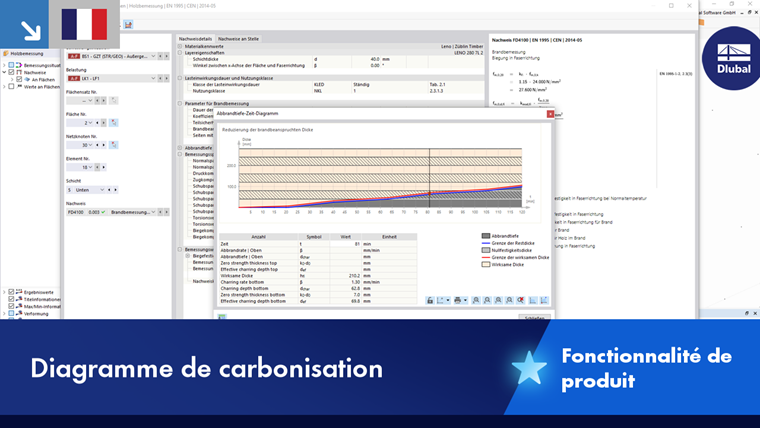

Dans la fenêtre « Diagramme temps-carbonisation », il est indiqué comment la carbonisation se répercute sur les surfaces ou les couches de surface au cours de l’exposition au feu.
Les paramètres principaux sont définis dans les Configurations de résistance au feu.
Imprimer le diagramme
Avec le bouton de liste
, vous pouvez imprimer le diagramme directement, l’enregistrer en PDF ou le transférer dans le rapport d’impression. Il y sera automatiquement mis à jour si vous effectuez une nouvelle vérification avec des données modifiées.
Modifier la présentation
Si vous souhaitez modifier les couleurs et les tailles de police du diagramme, faites un clic droit sur la surface du diagramme. Dans le menu contextuel qui contient différentes options pour adapter le diagramme, sélectionnez l’entrée Paramètres du diagramme. Vous pouvez alors effectuer les modifications dans la boîte de dialogue « Propriétés d’affichage ».
