Im Abbrandtiefe-Zeit-Diagramm kann bei den Brandschutznachweisen von Flächen und Balkenscheiben der Abbrand während der Branddauer grafisch dargestellt werden. Um dieses Fenster aufzurufen, selektieren Sie in einer Tabelle für die Ausnutzungen an Flächen oder im Dialog der Nachweisdetails einen Brandschutznachweis. Klicken Sie dann auf die Schaltfläche
.

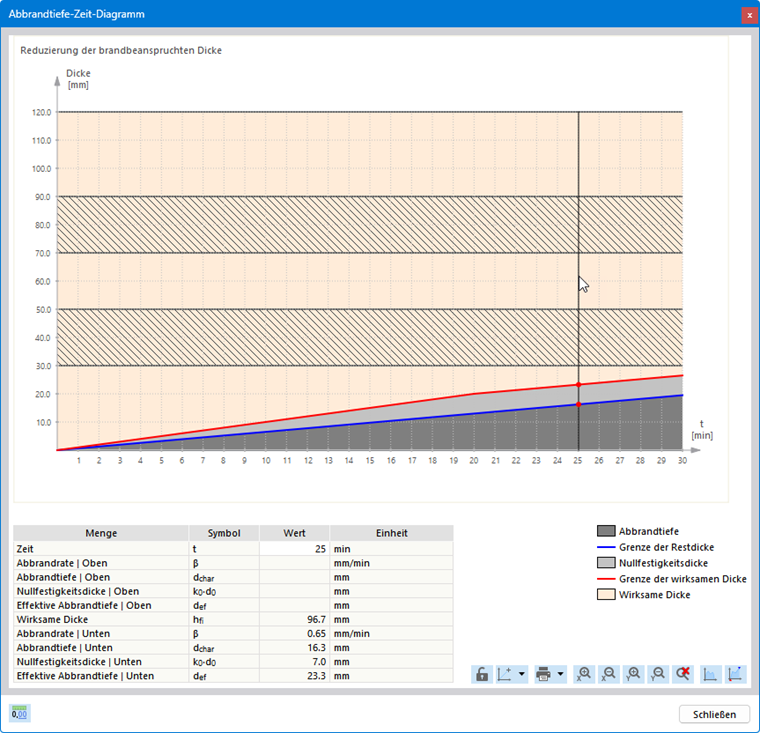

Im Fenster 'Abbrandtiefe-Zeit-Diagramm' wird dargestellt, wie sich der Abbrand im Verlauf der Brandeinwirkung auf die Flächen oder Flächenschichten auswirkt.
Die wesentlichen Parameter sind in den Brandschutzkonfigurationen geregelt.
Diagramm drucken
Mit der Listenschaltfläche
können Sie das Diagramm direkt drucken, als PDF speichern oder in das Ausdruckprotokoll übergeben. Dort wird sie automatisch aktualisiert, falls Sie eine erneute Bemessung mit geänderten Eingabedaten vornehmen.
Layout ändern
Wenn Sie die Farben und Schriftgrößen des Diagramms ändern möchten, führen Sie einen Rechtsklick auf die Diagrammoberfläche aus. Im Kontextmenü, das verschiedene Optionen zur Anpassung des Diagramms enthält, wählen Sie den Eintrag Diagrammeinstellungen. Sie können die Änderungen dann im Dialog 'Anzeigeeigenschaften' vornehmen.
