En el Diagrama tiempo-profundidad de carbonización se puede mostrar gráficamente la carbonización durante la duración del incendio en las comprobaciones de la resistencia al fuego de superficies y paneles de vigas. Para abrir esta ventana, seleccione en una tabla para la Razón de tensiones en superficies o en el cuadro de diálogo del Detalle de verificación una comprobación de la resistencia al fuego. Luego, haga clic en el botón
.

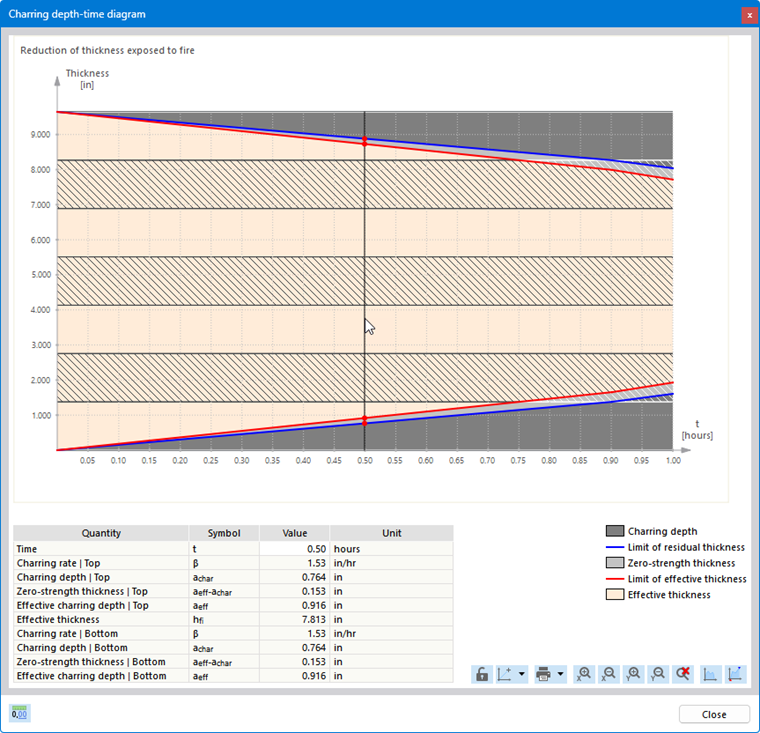

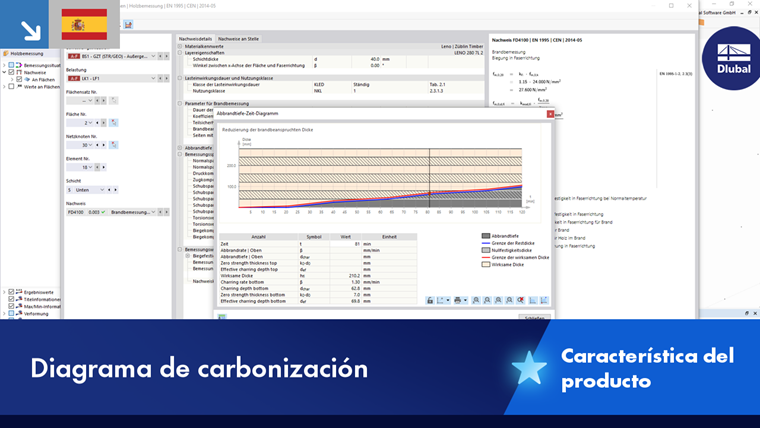

En la ventana 'Diagrama tiempo-profundidad de carbonización' se muestra cómo afecta la carbonización a las superficies o capas de superficies durante la exposición al fuego.
Los parámetros principales se definen en las Configuraciones de resistencia al fuego.
Imprimir diagrama
Con el botón de lista
puede imprimir el diagrama directamente, guardarlo como PDF o transferirlo al informe. Allí se actualizará automáticamente si realiza un nuevo cálculo con datos de entrada modificados.
Cambiar diseño
Si desea cambiar los colores y tamaños de fuente del diagrama, haga clic con el botón derecho en la superficie del diagrama. En el menú contextual, que contiene varias opciones para ajustar el diagrama, seleccione la entrada Configuración del diagrama. Luego puede realizar los cambios en el cuadro de diálogo 'Propiedades de visualización'.
