Na Wykresie głębokości zwęglania w czasie można graficznie przedstawić zwęglanie podczas trwania pożaru w analizach odporności ogniowej powierzchni i paneli szkieletowych. Aby otworzyć to okno, należy wybrać analizę odporności ogniowej w tabeli dla Stopień wykorzystania powierzchni lub w oknie dialogowym Szczegół warunku projektowego. Następnie kliknąć przycisk
.

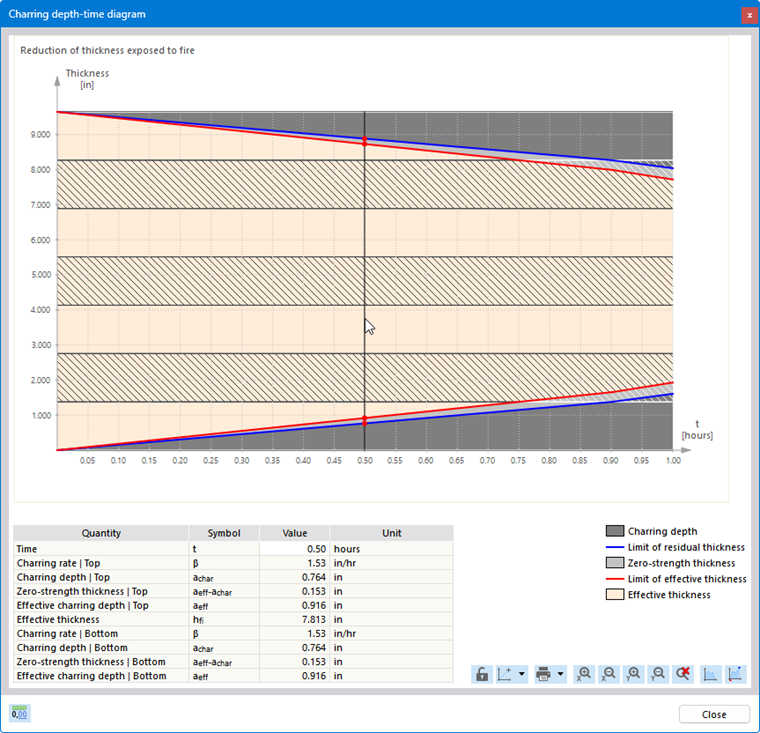

W oknie 'Wykres głębokości zwęglania w czasie' przedstawiono, jak zwęglanie wpływa na powierzchnie lub warstwy powierzchni w trakcie oddziaływania pożaru.
Podstawowe parametry są określone w Konfiguracje odporności ogniowej.
Drukowanie wykresu
Za pomocą przycisku listy
można bezpośrednio wydrukować wykres, zapisać go jako plik PDF lub przenieść do raportu. Tam zostanie on automatycznie zaktualizowany, jeśli przeprowadzone zostanie ponowne projektowanie ze zmienionymi danymi wejściowymi.
Zmiana układu
Aby zmienić kolory i rozmiary czcionek wykresu, należy kliknąć prawym przyciskiem myszy na obszarze wykresu. W menu kontekstowym, które zawiera różne opcje dostosowywania wykresu, wybrać pozycję Ustawienia wykresu. Zmiany można następnie wprowadzić w oknie dialogowym 'Właściwości wyświetlania'.
