No diagrama profundidade de carbonização-tempo, a carbonização durante a duração do incêndio pode ser representada graficamente na verificação de resistência ao fogo de superfícies e painéis de viga. Para abrir esta janela, selecione uma verificação de resistência ao fogo numa tabela para a Utilizações em superfícies ou na caixa de diálogo dos Detalhes de verificação. Em seguida, clique no botão
.

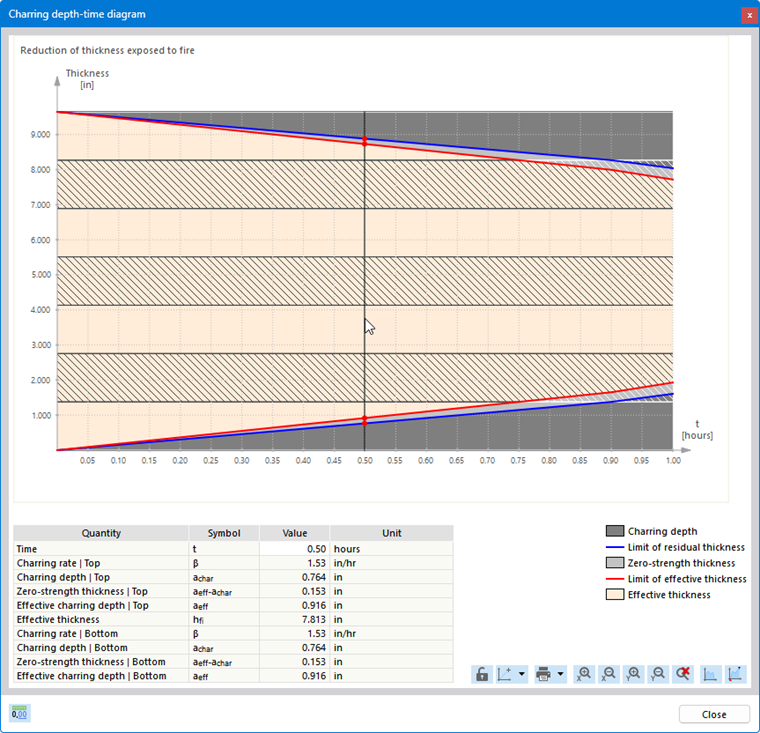

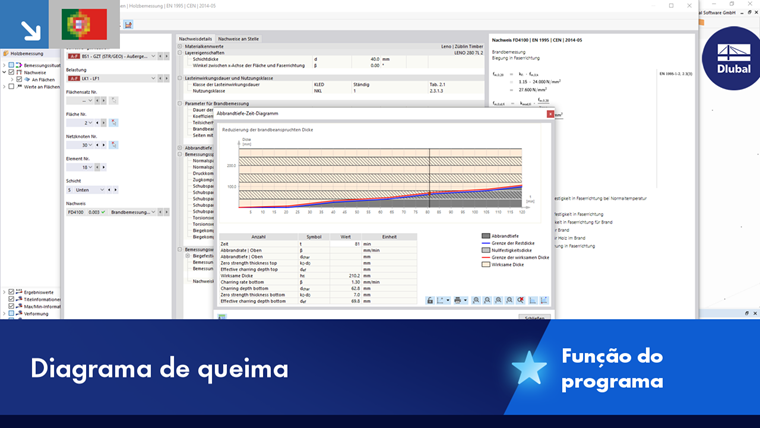

Na janela 'Diagrama profundidade de carbonização-tempo' é representado como a carbonização afeta as superfícies ou camadas de superfície no decurso da ação do fogo.
Os parâmetros essenciais são regulados nas Configurações de resistência ao fogo.
Imprimir diagrama
Com o botão de lista
, pode imprimir o diagrama diretamente, guardá-lo como PDF ou transferi-lo para o relatório de impressão. Aí, ele é atualizado automaticamente caso efetue um novo dimensionamento com dados de entrada alterados.
Alterar layout
Se pretender alterar as cores e os tamanhos de letra do diagrama, execute um clique com o botão direito do rato sobre a superfície do diagrama. No menu de contexto, que contém várias opções para a adaptação do diagrama, selecione a entrada Configurações do diagrama. Em seguida, pode efetuar as alterações na caixa de diálogo 'Propriedades de visualização'.
