Déformations et efforts internes
Le chapitre Résultats du manuel de RFEM donne un aperçu des différents types de résultats. Utilisez le Navigateur - Résultats ou les boutons de la barre d’outils pour afficher les déformations des surfaces et des barres ou pour sélectionner des efforts internes spécifiques des surfaces ou des barres.

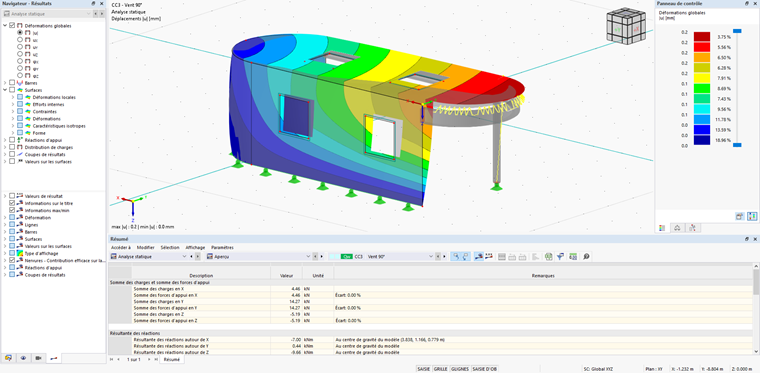

Par exemple, vous pouvez vérifier la plausibilité des charges de vent appliquées en contrôlant les déformations globales. Le tableau « Résumé » vous donne un aperçu des sommes des charges et des forces d’appui, ainsi que des résultantes globales (voir l’image Déformations ci-dessus).
Répartition des charges
Éléments EF 1D
Dans RWIND, les barres sont représentées par leur surface. Après le calcul, les axes des barres sont divisés en segments, les pressions résultantes sur les surfaces appartenant à ces segments sont intégrées, et la force résultante est attribuée à chaque segment de barre (voir le chapitre Efforts dans les barres). RFEM 6 importe ces efforts dans les barres, et selon la « Distribution de la charge de barre » dans les « Paramètres pour l’analyse de simulation des flux de vent », applique la charge de la barre comme une force concentrée ou continue (uniforme ou trapézoïdale) (voir le chapitre Général).
Charge utilisant RWIND et formation de poche
Dans « Charge à l’aide de RWIND et accumulation d’eau », les résultats de pression de la simulation RWIND 3 sont extrapolés à un maillage d’éléments finis (MEF) généré par RFEM 6. Les valeurs résultantes sont additionnées depuis les deux côtés de la surface et affichées dans un système de coordonnées global ou local comme une charge de surface.

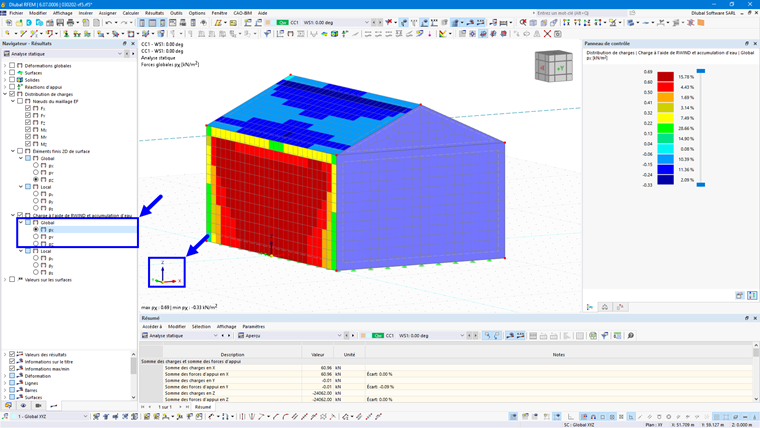

Les forces globales pX, pY et pZ sont liées au système de coordonnées global affiché dans le coin inférieur gauche de l’écran, voir l’image ci-dessus.

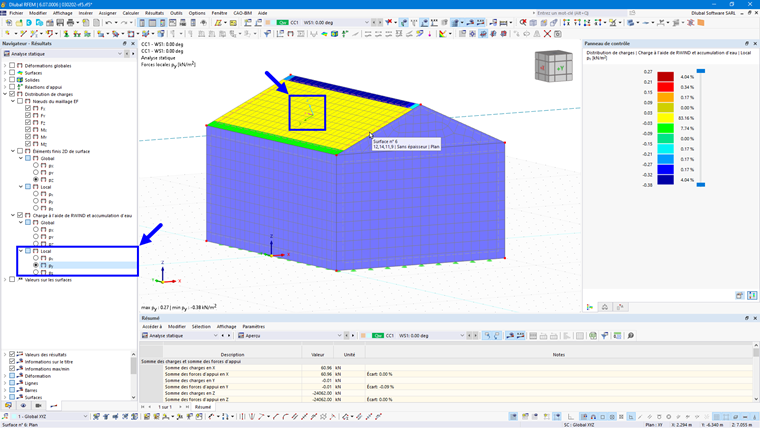

Les forces locales px, py et pz, par contre, sont liées au système de coordonnées local de la surface. Le système de coordonnées s’affiche lorsque le curseur de la souris est déplacé sur la surface, comme le montre l’image ci-dessus.
