Verformungen und Schnittgrößen
Das Kapitel Ergebnisse des RFEM-Handbuchs gibt einen Überblick über die verschiedenen Arten von Ergebnissen. Verwenden Sie den "Navigator - Ergebnisse" oder die Symbolleisten-Schaltflächen, um die Verformungen von Flächen und Stäben anzuzeigen oder um bestimmte Schnittgrößen von Flächen oder Stäben auszuwählen.

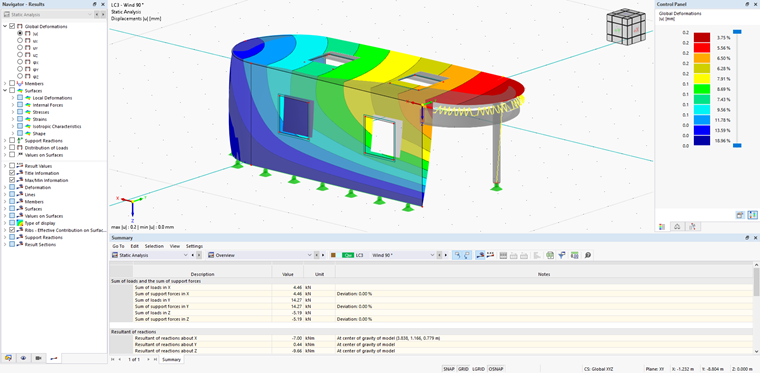

Sie können die Plausibilität der aufgebrachten Windlasten beispielsweise durch Kontrolle der globalen Verformungen überprüfen. Die Tabelle "Zusammenfassung" gibt Ihnen einen Überblick über die Summen der Lasten und Auflagerkräfte sowie über die globalen Resultierenden (siehe das Bild Verformungen oben).
Lastverteilung
1D FE-Elemente
In RWIND werden Stäbe durch ihre Fläche dargestellt. Nach der Berechnung werden die Stabachsen in Segmente unterteilt, die resultierenden Drücke auf die zu diesen Segmenten gehörenden Flächen werden integriert und die resultierende Kraft wird jedem Stabsegment zugeordnet (siehe Kapitel Stabkräfte). RFEM 6 importiert diese Stabkräfte und wendet entsprechend der "Stablastverteilung" in den "Windsimulationsanalyse-Einstellungen" die Stablast als Einzelkraftlast oder durchlaufende (gleichmäßige oder trapezförmige) Kraftbeanspruchung an (siehe Kapitel Basis).
Last mittels RWIND und Pfützenbildung
Im Abschnitt "Last mittels RWIND und Pfützenbildung" werden die Druckergebnisse aus der RWIND 3-Simulation auf ein vom RFEM 6 generiertes Finite-Elemente-Netz extrapoliert; die resultierenden Werte werden von beiden Flächenseiten aufsummiert und in einem globalen oder lokalen Koordinatensystem als Flächenlast angezeigt.
Die globalen Kräfte pX, pY und pZ beziehen sich auf das im linken unteren Bereich des Bildschirms angezeigte globale Koordinatensystem; siehe das Bild oben.

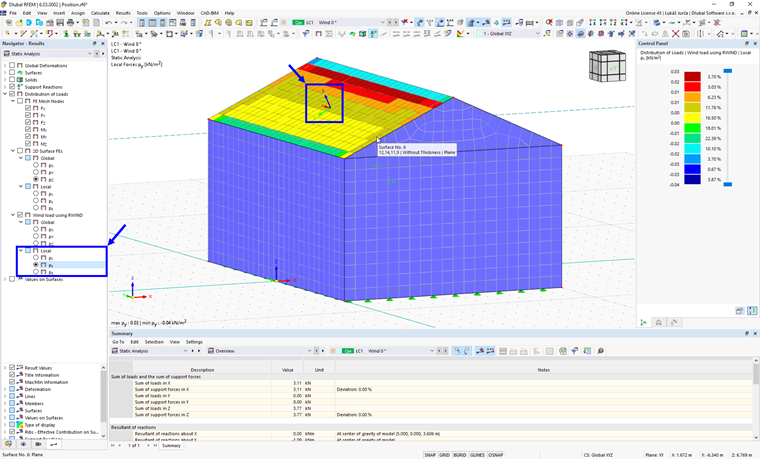

Lokale Kräfte px, py und pz hingegen beziehen sich auf das lokale Koordinatensystem der Fläche; das Koordinatensystem wird angezeigt, wenn der Mauszeiger über die Fläche bewegt wird, wie im Bild oben gezeigt.
