Statická analýza

Deformace a vnitřní síly

Kapitola Results manuálu RFEM poskytuje přehled různých typů výsledků. Pomocí "Navigátoru - Výsledky" nebo tlačítek na panelu nástrojů zobrazíte deformace ploch a prvků nebo vyberete specifické vnitřní síly ploch nebo prvků.

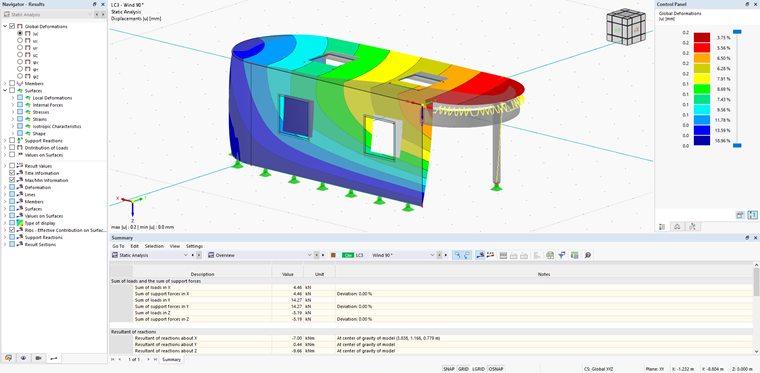

Deformace zatěžovacího stavu obsahujícího zatížení z programu RWIND

Můžete ověřit věrohodnost aplikovaných zatížení větrem například kontrolou globálních deformací. Tabulka "Souhrn" vám poskytne přehled o součtech zatížení a podporových sil, stejně jako o globálních výslednicích (viz obrázek Deformace výše).

Rozložení zatížení

1D FE prvky

V programu RWIND jsou pruty reprezentovány jejich plochou. Po výpočtu jsou osy prvků rozděleny na segmenty, výsledné tlaky na plochách náležející těmto segmentům jsou integrovány a výsledná síla je přiřazena každému segmentu prutu (viz kapitola Síly prutů). RFEM 6 importuje tyto síly prutů a podle "Rozložení zatížení na prutech" v "Nastavení analýzy simulace větru" aplikuje zatížení prutu jako soustředěnou nebo spojitou (rovnoměrnou nebo lichoběžníkovou) silovou zátěž (viz kapitola Hlavní).

Zatížení pomocí RWIND a zadržování vody

V části "Zatížení pomocí RWIND a zadržování vody" jsou výsledky tlaku z simulace RWIND 3 extrapolovány na síť konečných prvků (FEM) generovanou RFEM 6; výsledné hodnoty jsou sečteny z obou stran plochy a zobrazeny v globálním nebo lokálním souřadném systému jako zatížení plochy.

Průběh zatížení, Globální

Globální síly p_X, p_Y a p_Z souvisejí s globálním souřadnicovým systémem zobrazeným v levém dolním rohu obrazovky; viz obrázek výše.

Průběh zatížení, lokální

Lokální síly p_x, p_y a p_z jsou na druhou stranu vztahovány k lokálnímu souřadnicovému systému plochy; souřadnicový systém se zobrazí, když je kurzor myši umístěn nad plochu, jak je ukázáno na obrázek výše.
