Deformaciones y Fuerzas Internas
El capítulo Results del manual de RFEM ofrece una visión general de los diferentes tipos de resultados. Utilice el "Navegador - Resultados" o los botones de la barra de herramientas para mostrar las deformaciones de superficies y miembros o para seleccionar fuerzas internas específicas de superficies o miembros.

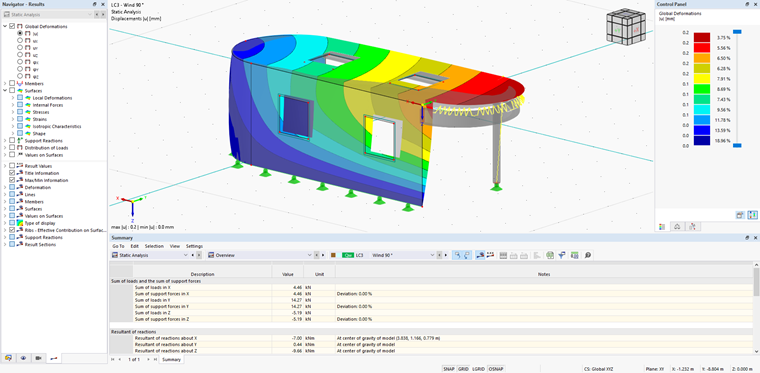

Puede verificar la plausibilidad de las cargas de viento aplicadas comprobando las deformaciones globales, por ejemplo. La tabla "Resumen" le proporciona una visión general de las sumas de las cargas y fuerzas de soporte, así como de los resultantes globales (vea la imagen Deformaciones arriba).
Distribución de Cargas
Elementos FE 1D
En RWIND, los miembros se representan por su superficie. Después del cálculo, los ejes de los miembros se dividen en segmentos, las presiones resultantes en superficies pertenecientes a estos segmentos se integran, y la fuerza resultante se asigna a cada segmento del miembro (vea el capítulo Fuerzas del miembro). RFEM 6 importa estas fuerzas del miembro y, de acuerdo con la "Distribución de carga del miembro" en "Configuración de análisis de simulación de viento", aplica la carga del miembro como una carga de fuerza concentrada o continua (uniforme o trapezoidal) (vea el capítulo Principal).
Carga usando RWIND y Ponding
En la sección "Carga usando RWIND y Ponding", los resultados de presión de la simulación RWIND 3 se extrapolan a una malla de elementos finitos (FEM) generada por RFEM 6; los valores resultantes se suman desde ambos lados de la superficie y se muestran en un sistema de coordenadas global o local como una carga superficial.

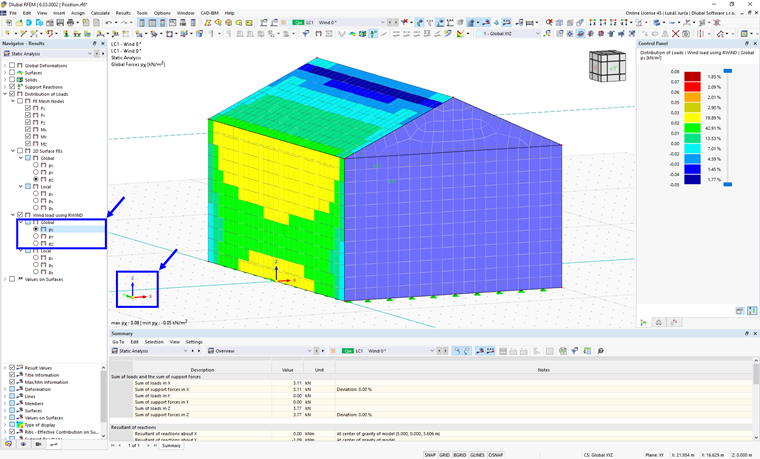

Las fuerzas globales pX, pY y pZ están relacionadas con el sistema de coordenadas global mostrado en la esquina inferior izquierda de la pantalla; vea imagen arriba.

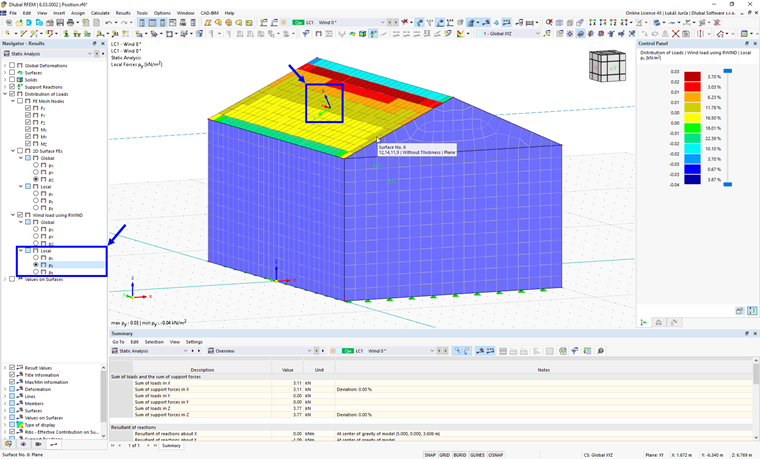

Las fuerzas locales px, py y pz, por otro lado, están relacionadas con el sistema de coordenadas local de la superficie; el sistema de coordenadas se muestra cuando el cursor del ratón se mueve sobre la superficie, como se muestra en la imagen arriba.
