Deformacje i Siły Wewnętrzne
Rozdział Results podręcznika RFEM daje przegląd różnych typów wyników. Użyj "Nawigator - Wyniki" lub przyciski paska narzędziowego, aby wyświetlić deformacje powierzchni i prętów lub wybrać określone siły wewnętrzne powierzchni lub prętów.
@image030622@

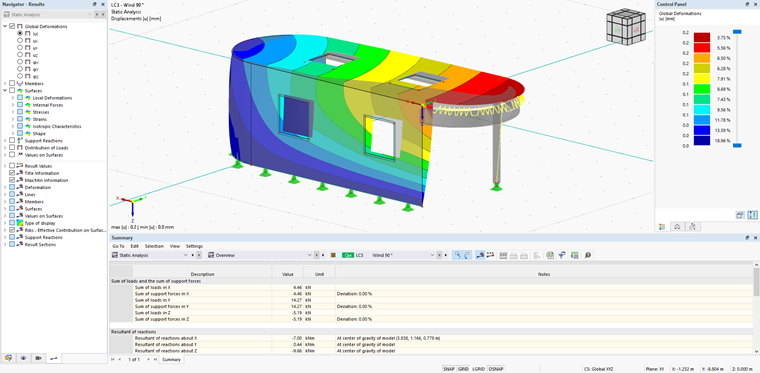

Można zweryfikować prawidłowość zastosowanych obciążeń wiatrem, sprawdzając na przykład globalne deformacje. Tabela "Podsumowanie" daje przegląd sum obciążeń i sił podporowych, a także globalnych wynikowych (zobacz obrazek Deformacje powyżej).
Dystrybucja Obciążeń
1D Elementy ME
W RWIND, pręty są reprezentowane przez ich powierzchnię. Po obliczeniach osie prętów są dzielone na segmenty, wyniki nacisków na powierzchniach należących do tych segmentów są integrowane, a wynikowa siła jest przyporządkowana do każdego segmentu pręta (zobacz Rozdział Member forces). RFEM 6 importuje te siły prętowe i zgodnie z "Dystrybucją obciążeń prętowych" w "Ustawieniach analizy symulacji wiatru", stosuje obciążenie prętowe jako skoncentrowane lub ciągłe (jednolite lub trapezoidalne) obciążenie siłą (zobacz Rozdział Main).
Obciążenie za pomocą RWIND i Podtopienia
W sekcji "Obciążenie za pomocą RWIND i Podtopienia", wyniki ciśnienia z symulacji RWIND 3 są ekstrapolowane na siatkę elementów skończonych (MES) generowanych przez RFEM 6; wartości wynikowe są sumowane z obu stron powierzchni i wyświetlane w globalnym lub lokalnym systemie współrzędnych jako obciążenie powierzchniowe.
@image042836@

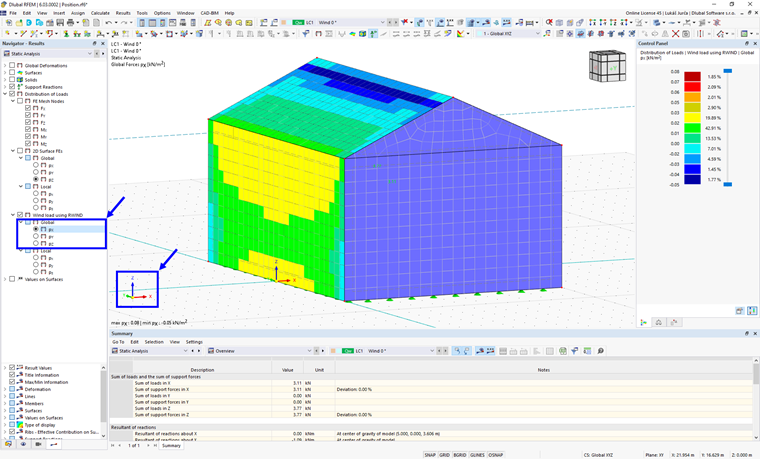

Globalne siły pX, pY i pZ są związane z globalnym systemem współrzędnych pokazanym w dolnym lewym rogu ekranu; zobacz image powyżej.
@image042990@

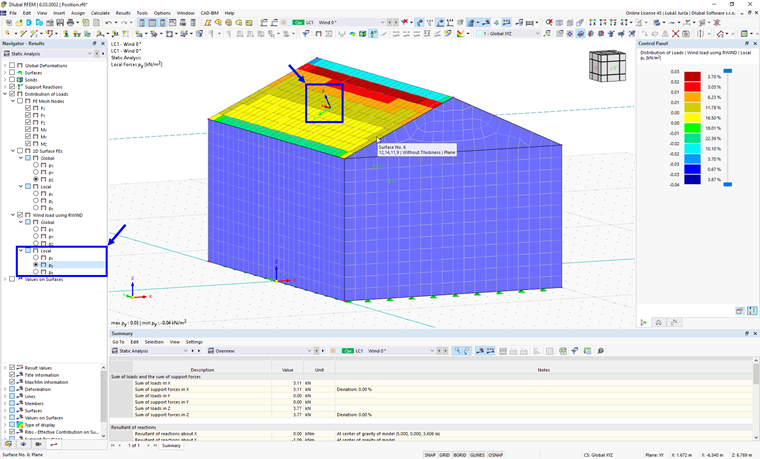

Z kolei lokalne siły px, py i pz są związane z lokalnym systemem współrzędnych powierzchni; system współrzędnych jest wyświetlany, gdy kursor myszy jest przesuwany nad powierzchnią, jak pokazano na image powyżej.
