Deformazioni e Forze Interne
Il capitolo Risultati del manuale RFEM fornisce una panoramica sui diversi tipi di risultati. Utilizza il "Navigatore - Risultati" o i pulsanti della barra degli strumenti per visualizzare le deformazioni di superfici e aste o per selezionare specifiche forze interne di superfici o aste.

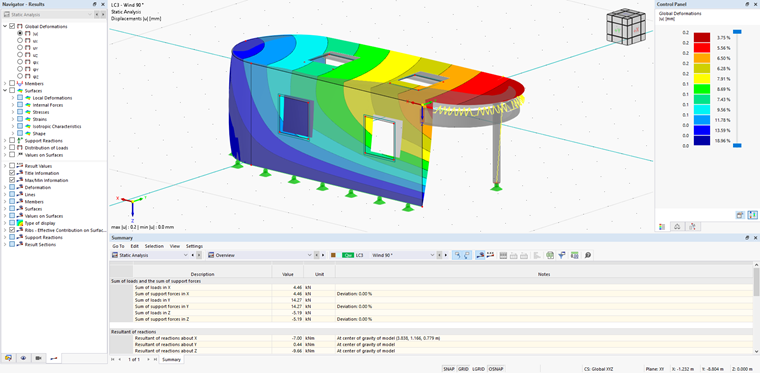

Puoi verificare la plausibilità dei carichi del vento applicati controllando, per esempio, le deformazioni globali. La tabella "Sommario" ti offre una panoramica delle somme dei carichi e delle forze di appoggio, oltre che dei risultanti globali (vedi l'immagine Deformazioni sopra).
Distribuzione dei Carichi
Elementi FE 1D
In RWIND, le aste sono rappresentate dalla loro superficie. Dopo il calcolo, gli assi dell'asta sono divisi in segmenti, le pressioni risultanti sulle superfici appartenenti a questi segmenti sono integrate, e la forza risultante è assegnata a ciascun segmento dell'asta (vedi Capitolo Forze delle aste). RFEM 6 importa queste forze dell'asta, e secondo la "Distribuzione del carico dell'asta" nelle "Impostazioni di analisi della simulazione del vento", applica il carico dell'asta come una forza concentrata o continua (uniforme o trapezoidale) (vedi Capitolo Principale).
Carico usando RWIND e Ponding
Nella sezione "Carico usando RWIND e Ponding", i risultati di pressione dalla simulazione RWIND 3 sono estrapolati su una mesh a elementi finiti (FEM) generata da RFEM 6; i valori risultanti sono sommati da entrambi i lati della superficie e visualizzati in un sistema di coordinate globale o locale come carico di superficie.

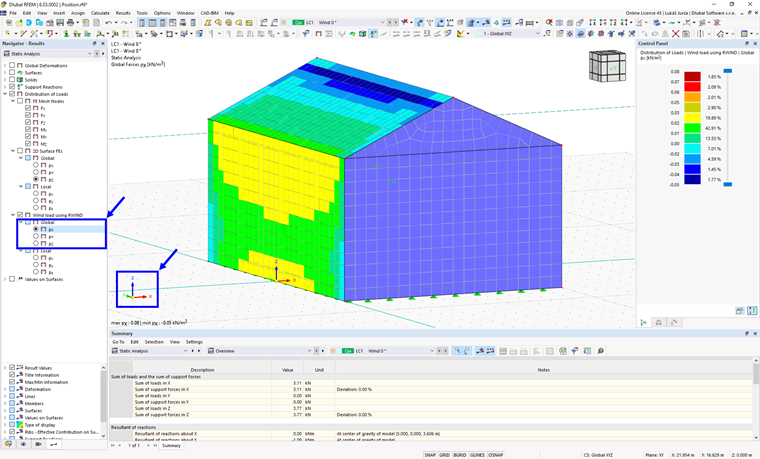

Le forze globali pX, pY e pZ sono riferite al sistema di coordinate globale mostrato nell'angolo in basso a sinistra dello schermo; vedi immagine sopra.
Le forze locali px, py e pz, d'altra parte, sono riferite al sistema di coordinate locale della superficie; il sistema di coordinate viene visualizzato quando il cursore del mouse è mosso sopra la superficie, come mostrato nell'immagine sopra.
