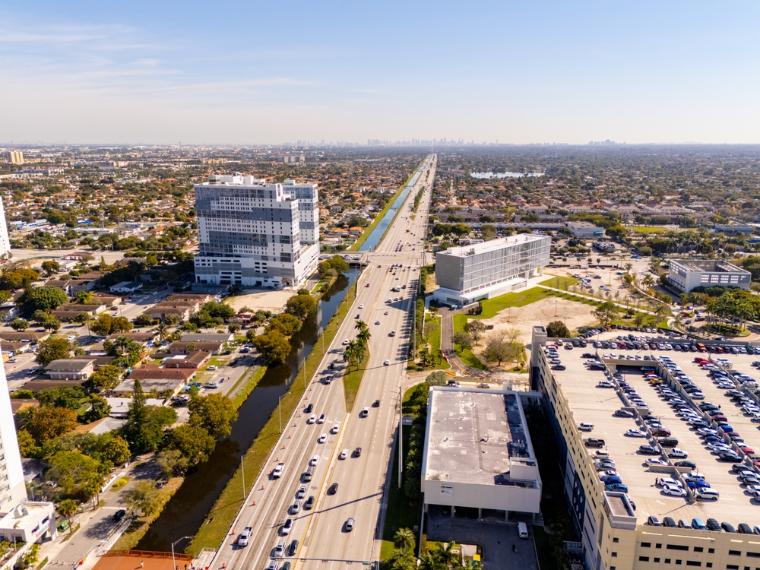

Představte si, že jste studentem na státní Floridské univerzitě. Ale abyste se dostali do kampusu, musíte každý den přecházet přes víceproudou, frekventovanou silnici. Troubení, skřípění brzd, pískání pneumatik a zlostné komentáře otrávených řidičů – vaše každodenní zvuková kulisa. Okolnost, která je nebezpečná pro všechny tři strany: studenty, řidiče a samozřejmě i univerzitu. Koneckonců všichni by měli dorazit v pořádku.
Proto bylo v 10. letech 21. století rozhodnuto postavit lávku pro pěší právě přes tuto silnici. Dobrý nápad! Realizace se však změnila v tragickou katastrofu. Sotva byla lávka pro pěší FIU dokončena, zřítila se. Nad plynoucí dopravou. Zpod trosek vyčnívaly jen nárazníky aut. Několik lidí zemřelo. Okamžitě začala první vyšetřování. Co bylo příčinou? Zemětřesení, bouře, nesprávná montáž? V tomto příspěvku se podrobněji podíváme na zřícení lávky pro pěší FIU.
Lávka pro pěší FIU: Inovace a podívaná
Poté, co již došlo k několika smrtelným nehodám studentů při přecházení silnice, dala Florida International University zelenou trvalému řešení. V budoucnu měla lávka spojit Sweetwater, část Miami, s kampusem. Tím by přibližně 4000 studentů z této části města v budoucnu bezpečně dorazilo na univerzitu.
Nemělo to však být jen obyčejné přemostění, ale skutečná událost. Co možná nejprestižnější a nejinovativnější. Měl se tedy rozběhnout nový způsob výstavby: konstrukce mostů ABC. Zde ABC znamená Accelerated Bridge Construction, tedy urychlená výstavba mostu. Cílem bylo jednoznačně rychlé dokončení s minimální dobou uzavírky víceproudé silnice a tím menší dopravní omezení.
Za tímto účelem inženýři vyvinuli postup, při kterém samotný most nebyl budován kus po kuse, jak je obvyklé. Celé hlavní rozpětí o délce přibližně 53 m bylo vyrobeno jako obří prefabrikovaný díl přímo vedle silnice. Tento mostní díl vážil celých 950 t a byl nakonec během několika hodin vyzvednut na místo. Za doprovodu záznamů z dronů, novinových zpráv a stovek zvědavců. Něco takového se přece nevidí každý den.
Celá událost byla provedena tak mediálně efektivně, že se alespoň na regionální úrovni nikdo nemohl zachránit před četnými zprávami, a to jak na veřejnosti, tak v odborných kruzích. Designem měla tato betonová příhradová lávka se svými šikmými diagonálními pruty připomínat zavěšený most. Skutečný vzorový projekt moderního inženýrského umění.
Několik renomovaných inženýrských a stavebních firem pracovalo na lávce, která byla zčásti financována z federálních prostředků. Tím vznikl enormně vysoký tlak ze strany veřejnosti. Moderní, udržitelné, inovativní a symbol proti úmrtím v dopravě: To vzbudilo spoustu očekávání. Možná bylo zaměření všech zúčastněných na rychlé dokončení kvůli tomu vyšší než na nezbytnou bezpečnost stavebního projektu.
Zřícení lávky pro pěší FIU: Oznámené selhání
Vyzdvižení lávky se stalo mediální podívanou. Co však kamery nezachytily: Poměrně rychle se začaly tvořit trhliny v betonu. Obzvláště postižen byl spojovací uzel mezi mostovkou a diagonálním prutem („Node 11/12“). Tyto trhliny byly dokonce fotografovány a dokumentovány. Někteří zúčastnění okamžitě viděli, že poškození lávky jsou značná, a došlo k diskusím mezi inženýry, stavbyvedoucími a kontrolory. Rozpoznali, že existuje problém, ale ne, jak velký ve skutečnosti je.
Částečně se předpokládalo, že trhliny v betonu jsou u předpjatých betonových konstrukcí „normální“. Odpovědný hlavní inženýr na veřejný dotaz prohlásil, že lávka je bezpečná. Fatální rozhodnutí. Neboť poškození, podle pozdějších vyšetřování, vykazovala již postupující strukturální selhání. Lávka pro pěší se zřítí. To však nikdo nechtěl vidět.
Ve skutečnosti se ráno 15. března 2018 konalo setkání několika zúčastněných osob projektu lávky. Společně diskutovali o významu trhlin, možném dalším postupu a o tom, jak s tím naložit. Výsledek: žádná uzavírka silnice, žádná evakuace, nýbrž rozhodnutí dodatečně předepnout předpínací tyče v kritické oblasti. Tím by se měla tvorba trhlin omezit.
Problém: Tyto práce probíhaly přesně ve spojovacím uzlu 11/12. A ten už byl tak jako tak silně poškozen. Zatímco byli stavební dělníci právě zaměstnáni dodatečným předpínáním, konstrukce selhala. Po celé délce se hlavní rozpětí překlopilo dolů, na plynoucí dopravu. Během sekund ležely tuny betonu na frekventované silnici.
Následky a zpracování zřícení
Zřícení bohužel nezůstalo bez závažných následků. Několik vozidel bylo pohřbeno pod troskami. Celkem při tom zemřelo šest lidí. Obrazy tragédie obletěly média po celém světě. Rané zprávy obsahovaly spoustu spekulací, od stavebních chyb přes selhání materiálu až po chybnou konstrukci na zřícené lávce. Mezinárodně pak téma rychle utichlo. Národně však započalo zpracování události.
Za vyšetřování příčin při zřícení veřejných staveb je v USA zodpovědný úřad NTSB. Jedná se přitom o nezávislý úřad, který vyšetřuje všechny civilní letecké nehody a také vážné dopravní nehody na silnicích, železnicích, vodních cestách a v potrubích v USA. Z toho jsou následně odvozována cílená bezpečnostní doporučení, aby se předešlo budoucím nehodám v dopravě.
Tím se svým postupem podobá Empě ve Švýcarsku, která například vyšetřovala zřícení plavecké haly v Usteru v roce 1985. O této stavební katastrofě jsme vám již informovali v následujícím příspěvku. Klidně se tam podívejte, pokud vás téma zajímá: Katastrofa plaveckého bazénu Uster 1985 .
Výsledky vyšetřovací zprávy NTSB 2019
V roce 2019 vyšla oficiální vyšetřovací zpráva. Centrální poznatek otřásl odborným světem trvale: Příčinou zřícení lávky pro pěší FIU v Miami byly závažné chyby výpočtu a konstrukční chyby. Smyková kapacita uzlu, který selhal, byla chybně vypočtena. Tím byla celá konstrukce o dost slabší, než se předpokládalo.
Ve skutečnosti zde musíme říci: Takovéto chyby se mohou stát. Koneckonců od toho existují různé kontrolní instance. V případě lávky pro pěší FIU na Floridě byl právě tento bod obzvlášť kritický. Protože ani nezávislá kontrola chybu výpočtu nerozpoznala. NTSB nazývá tento incident selháním na více úrovních, mezi nimi:
- Konstrukční inženýři
- Revizní inženýři
- Projektová komunikace
- Řízení rizik
Jeden z pravděpodobně nejdůležitějších bodů posudku: Nedošlo k žádnému selhání materiálu. Zřícení lávky pro pěší FIU nebylo mimořádnou událostí, nýbrž bylo možné mu předejít. Nejen selhání lávky samotné bylo způsobeno člověkem – ale i následky pro všechny ty, jejichž vozidla byla pohřbena pod troskami. Silnice měla být okamžitě uzavřena, jakmile byly trhliny viditelné.
Zřícení lávky pro pěší FIU: Proč nikdo nic neudělal?
Základní otázka celého neštěstí zní: Proč navzdory viditelným varovným signálům nikdo nezastavil dopravu? Proč byla silnice vůbec ještě otevřená? Odpověď je však poměrně jednoduchá: Důvěřovalo se expertům. A ti byli pod značným časovým tlakem, který s sebou přinášela obrovská prestiž projektu. Však to nějak dopadne – riziko se vidělo, ale odsunulo se stranou.
Nikdo zjevně nechtěl situaci interpretovat jako akutní nouzový případ. Ojedinělý případ? Bohužel ne. Jedná se přitom spíše o klasický problém velkých projektů: Varovné signály jsou postupně normalizovány. U jiných konstrukcí to přece také dobře dopadlo. Případem, kdy takovéto myšlení skončilo v podobné katastrofě, bylo například zřícení několika spojovacích lávek v hotelu Hyatt v roce 1981. O tom jsme rovněž publikovali blogový příspěvek, který si můžete přečíst zde: Kolaps hotelu Hyatt Regency v roce 1981 .
Závěr: Zřícení lávky pro pěší FIU 2018
Lávka sama o sobě byla velmi dobrý nápad, jak studenty i řidiče před kampusem stejnou měrou chránit. Přitom inovativní technika nadchla mediální podívanou nejen celý region, ale i odborný svět mimo něj. Nový přístup stavět lávky co možná nejefektivněji a nejrychleji byl dobře promyšlený.
Projekt nakonec ztroskotal na lidských chybných rozhodnutích. Varovné signály, které nebyly brány vážně. Zodpovědnost, která byla pohozena za hlavu. Právně dopadlo hodnocení zřícení jinak, než by si člověk na první pohled myslel. Následky byly především občanskoprávní.
Pozůstalí šesti obětí a početní zranění obdrželi v rámci vyrovnání celkem kolem 102 milionů USD odškodnění. Jak to vypadá s trestněprávními odsouzeními? Žádná nebyla. Proč, je poměrně snadné vysvětlit. Odpovědnost za neštěstí byla rozdělena na více firem a rozhodujících osob. Proto žádná jednotlivá osoba nemohla být jednoznačně brána k odpovědnosti za zřícení.
Zúčastněné inženýrské kanceláře masivně ztratily reputaci a byly tím fakticky vyloučeny z dalších důležitých zakázek. Dále mělo zřícení lávky pro pěší FIU dlouhodobé následky pro celé odvětví. Dodnes slouží jako příklad toho, jak důležité jsou odpovídající testovací metody, řízení rizik a zacházení s varovnými signály u infrastrukturních projektů. Jak v USA, tak i ve zbytku světa. Inženýři koneckonců nesou obrovskou odpovědnost. Nejen za budovy, které realizují, nýbrž i za jejich okolí a za lidi, kteří je později užívají.
Podobným případem selhání struktury bylo zřícení mostu Carolabrücke v Drážďanech v roce 2024. Tento případ a obecně špatný stav mostů v Německu jsme blíže prozkoumali v samostatném blogovém příspěvku. Pokud vás téma zajímá, klidně se podívejte: Zchátralé mosty v Německu .
