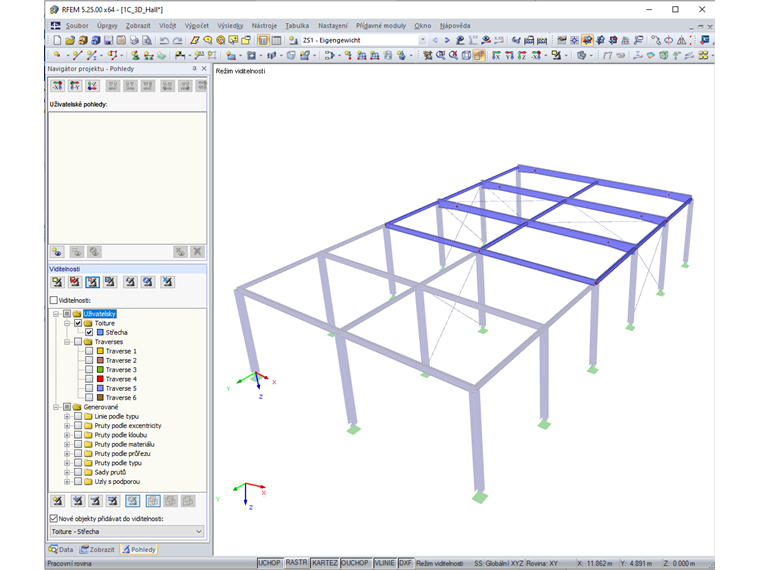

V daném příkladu bylo do 3D haly přidáno více rámů.

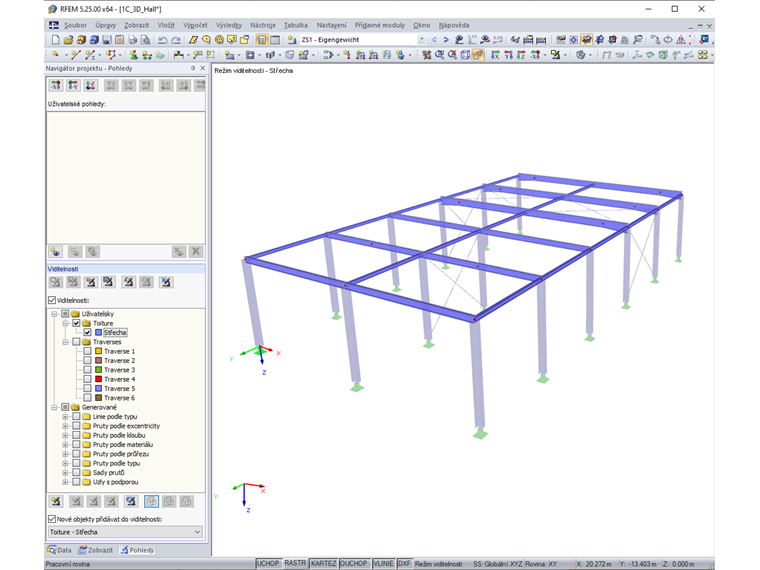

V uživatelsky definované viditelnosti střešních prutů je třeba doplnit dříve neexistující nosníky. Postup je znázorněn v připojeném videu.
Rozšíření existujících viditelností
Uživatelsky definované viditelnosti usnadňují práci s programem. Po jejich vytvoření lze libovolnou skupinu modelů rychle skrýt nebo zobrazit. To mimo jiné usnadňuje analýzu výsledků ve větších 3D konstrukcích, ale také vytváření protokolu. Při změně geometrie se případně musí stávající viditelnosti aktualizovat.
Autor
Ing. Sühnel zajišťuje kvalitu programu RSTAB, podílí se na vývoji programů a poskytuje technickou podporu zákazníkům.
