Definice zatížení z vícevrstvých skladeb

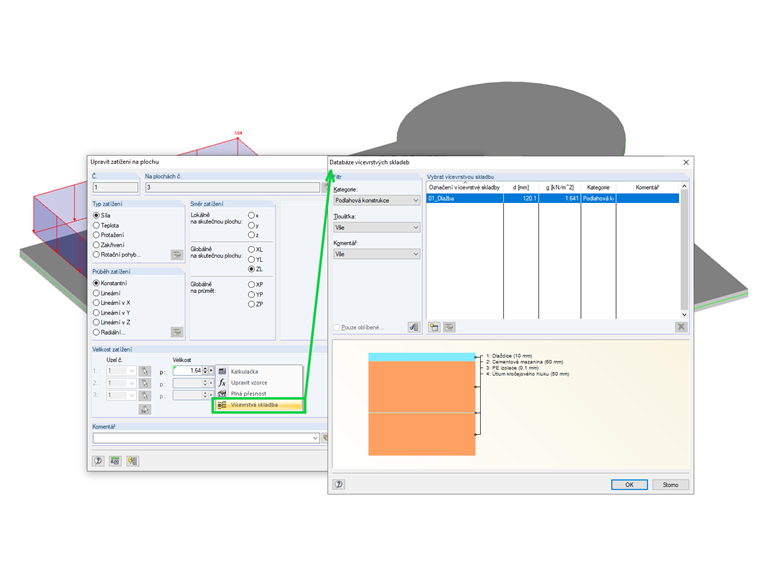

Přídavná zatížení od vlastní tíhy se většinou skládají z více vrstev, jako například klasické podlahové a střešní skladby budov nebo mostní skladby vozovky. Při definici zatížení v programu RFEM nebo RSTAB je možné pomocí užití zatížení z vícevrstvých skladeb definovat měrnou tíhu a tloušťku jednotlivých vrstev.

Poté se automaticky stanoví součet jednotlivých plošných tíhových zatížení a převezme se jako plošné zatížení nebo zatížení na prut do dialogu pro zatížení. Pro archivaci opakujících se vícevrstvých skladeb je k dispozici speciální databáze. Tam mohou být již vytvořené vícevrstvé skladby jednotlivě upraveny, kopírovány nebo vytvořeny pomocí vlastní definice skladby.

V programu RFEM a RSTAB zůstane definovaná vícevrstvá skladba propojena se zatíženími a může být kdykoliv změněna. Skladba hodnot zatížení je podrobně popsána v tiskovém protokolu.

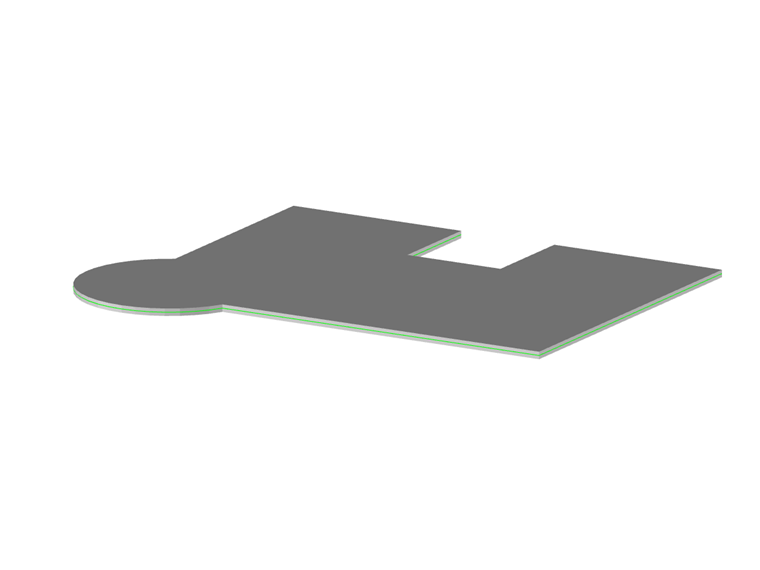

Železobetonová deska

Databáze znalostí

KB 000831 | Definice zatížení z vícevrstvých skladeb

Autor

Ing. Meierhofer vede vývoj programů pro betonové konstrukce a podporuje tým péče o zákazníky při dotazech týkajících se posouzení konstrukcí ze železobetonu a předpjatého betonu.

Odkazy

Máte nějaké otázky?

Události

8.5.2024

Online školení

RFEM 6 | Studenti | Úvod do posouzení železobetonových konstrukcí

8.5.2024

$Modelování průřezu a \n analýza napětí v RSECTION 1$

Webinář

Modelování průřezu a analýza napětí v RSECTION 1

15.5.2024

Online školení

RFEM 6 | Studenti | Úvod do posouzení ocelových konstrukcí

15.5.2024

Online školení

RFEM 6 | Bezplatné základní školení

16.5.2024

Zohlednění fází výstavby v programu RFEM 6

Webinář

Zohlednění fází výstavby v programu RFEM 6

21.5.2024

Konference

Ocelové konstrukce

22.5.2024 - 24.5.2024

Konference

47. aktív pracovníkov odboru oceľových konštrukcií

23.5.2024

Nejčastěji kladené dotazy, které řeší tým podpory společnosti Dlubal

Webinář

Nejčastěji kladené dotazy, které řeší tým podpory společnosti Dlubal | Květen 2024

20.6.2024

Webinář

Nejčastěji kladené dotazy, které řeší tým podpory společnosti Dlubal | Červen 2024

16.10.2024

Online školení

RFEM 6 | Studenti | Úvod do statiky prutů

23.10.2024

Online školení

RSECTION 1 | Studenti | Úvod do pevnosti a pružnosti

30.10.2024

Online školení

RFEM 6 | Studenti | Úvod do MKP

Videa

Databáze znalostí

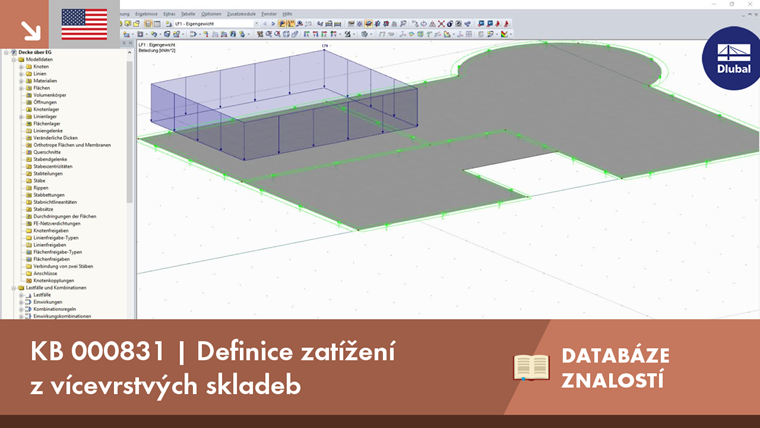

KB 000831 | Definice zatížení z vícevrstvých skladeb
