Výpočet únosnosti základu v odvodněných a neodvodněných podmínkách

Odborný článek

Tento text byl přeložen Google překladačem Zobrazit původní text
V přídavném modulu RF-/FOUNDATION Pro lze posuzovat základy (základové desky, kalichy a patky) na veškeré podporové síly v modelu RFEM nebo RSTAB. Geotechnický návrh přitom provádíme podle EN 1997-1.

V tomto technickém příspěvku se hlavní úlohou je stanovit únosnost základu podle [1] Přílohy D a rozlišovat mezi "odvodněnými" a "odvodněnými" půdními podmínkami.

Příklad: Kyvná stojka se základovou deskou

Rozdíly předvedeme na posouzení základové desky pro kyvnou stojku.

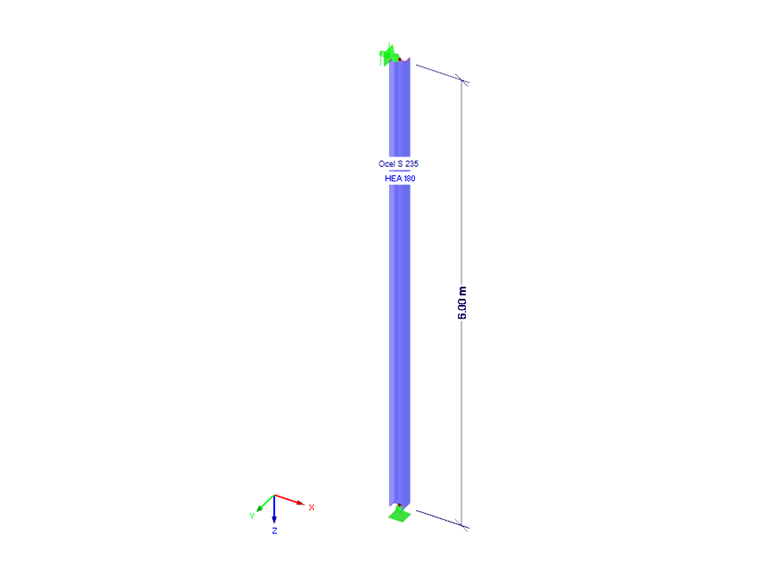

Obr. 01 - Kyvná stojka

Stojka je namáhána vlastní tíhou, užitným zatížením, sněhem a větrem ve čtyřech zatěžovacích stavech. Hodnoty zatížení můžeme převzít z následujícího obrázku.

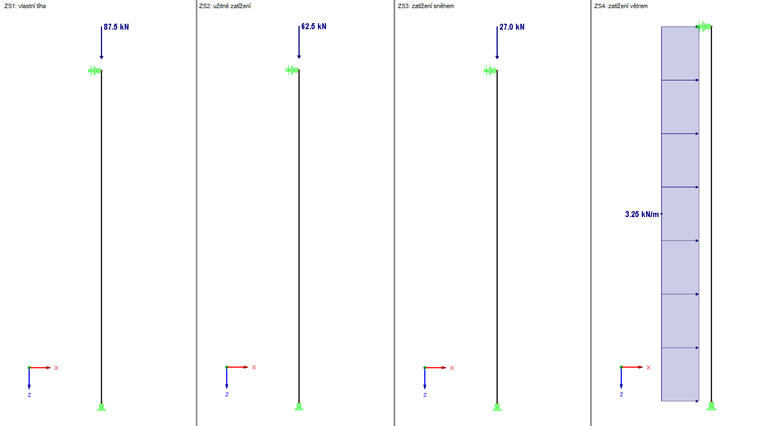

Obr. 02 - Zatížení

Kombinace zatížení pro posouzení mezního stavu únosnosti (STR/GEO) se v programu RFEM vytvoří automaticky podle EN 1990 a převedou se k posouzení do přídavného modulu  RF-/FOUNDATION Pro.

Zadání v modulu RF-/FOUNDATION Pro

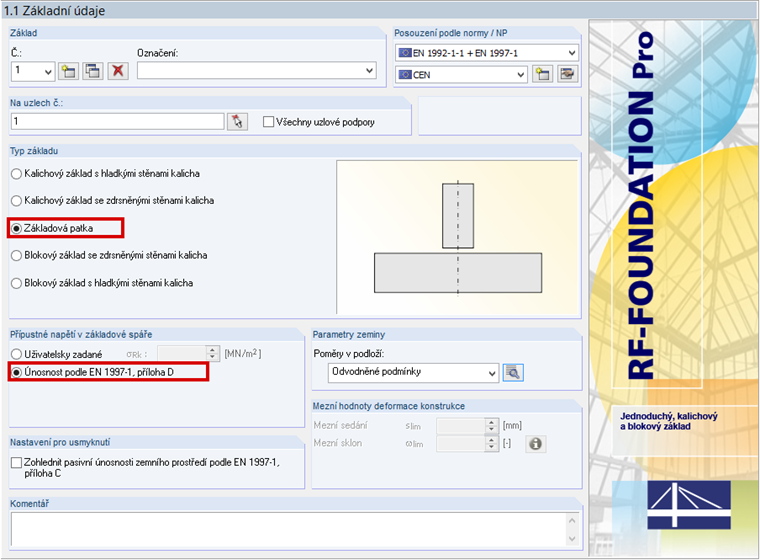

Vzhledem k tomu, že je třeba stanovit únosnost desky podloží podle [1] přílohy D, je třeba tuto možnost vybrat v dialogu "1.1 Základní údaje".

Dále zadáme  rozměry základové desky. Délku i šířku nastavíme na 1,25 m a tloušťku t na 25 cm.

Další údaje jako třída betonu, rozměry sloupu, průměry výztuže, typ výztužné oceli a podobně nehrají při tomto posouzení žádnou roli, protože jsme v detailním nastavení aktivovali pouze posouzení únosnosti základu a posouzení na usmyknutí. Uvedené parametry se tak při posouzení neuvažují a můžeme ponechat standardní nastavení.

Pro stanovení únosnosti základu jsou rozhodující parametry podloží. Můžeme je nastavit v dialogu „Půdní profil“. V této souvislosti je zapotřebí zmínit i dřívější článek, v němž bylo popsáno zadání půdního profilu a stanovení únosnosti ložisek pro vrstvenou půdní stavbu s odvodněnými podmínkami.

V našem případě budeme počítat s jediným konstantním parametrem zeminy pod základovou spárou. Uvažované parametry podloží:

Štěrk s příměsí písku a jílu (GC)
γ = 21,0 kN/³
φ k = 35,0 °
c ' k = 0,007 MN / m²
c uk = 0,040 MN / m²

Důležité přitom je, že modul RF-/FOUNDATION Pro standardně zobrazí pouze používané parametry, které závisí na nastavení „odvodněných“ nebo „neodvodněných“ podmínek v dialogu „1.1 Základní údaje“. Pokud zrušíme označení políčka „Zobrazit pouze použité parametry“, můžeme si prohlédnout u dané vrstvy podloží všechny parametry.

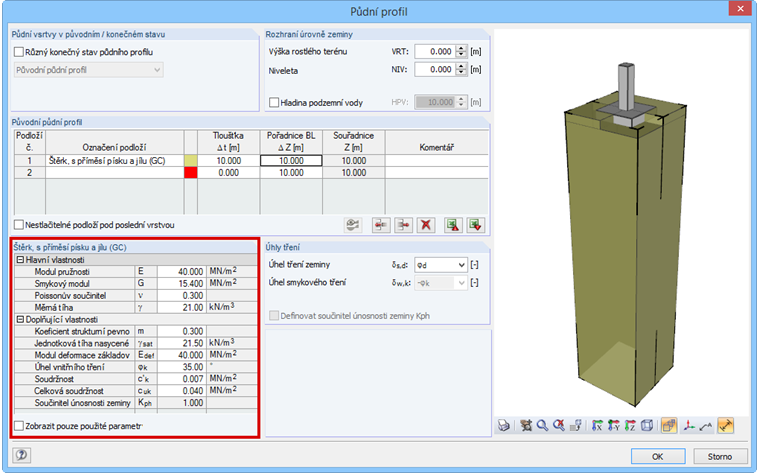

Obr. 05 - Parametry zeminy

Rozhodující podporové síly a momenty

Pro posouzení únosnosti základu jsou v našem případě směrodatné podporové síly z vygenerované kombinace zatížení KZ4. Tato kombinace zatížení je definována následovně:

$\frac12\;\cdot\;\mathrm{LK}4\;=\;1,35\;\cdot\;\mathrm G\;+\;1,50\;\cdot\;\mathrm Q\;+\;0,75\;\cdot\;\mathrm S\;+\;0,90\;\cdot\;\mathrm W$

Výsledné podporové síly vidíme na následujícím obrázku.

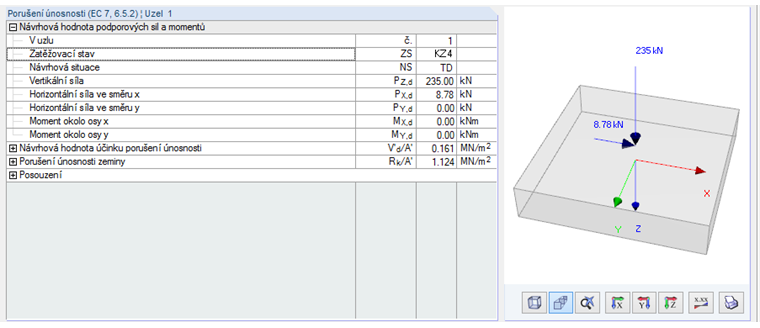

Obr. 06 - Rozhodující podporové síly z KZ4

Rozdíl mezi „odvodněnými“ a „neodvodněnými“ podmínkami

Pojmy „odvodněné“ a „neodvodněné“ podmínky odpovídají termínům "konsolidované“ a „nekonsolidované“ podloží. Požadovanou možnost musí uživatel vybrat před spuštěním výpočtu. Únosnost základu se tak bude počítat buď pomocí rovnice (D.1) anebo (D.2).

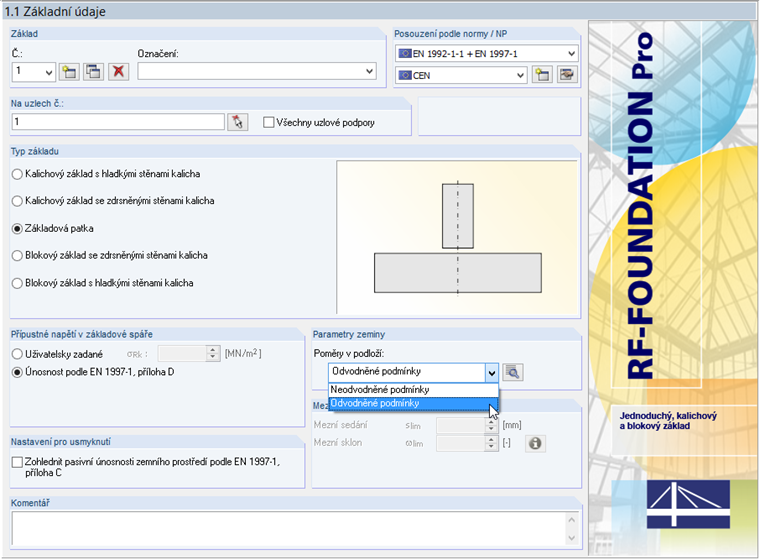

Obr. 07 - Výběr „odvodněných“ a „neodvodněných“ podmínek

Obecně se vychází z toho, že v případě konsolidovaného podloží přechází přírůstek napětí do půdního skeletu, respektive je jím přenášen (odvodněný stav). V nekonsolidovaných podmínkách není přírůstek napětí v podloží přenášen půdním skeletem, nýbrž pórovou vodou pod zvýšeným tlakem (neodvodněný stav).

Únosnost základu v neodvodněných podmínkách

Únosnost únosnosti u neodvodněných konstrukcí se stanoví podle [1] Přílohy D, Ekv. (D.1) pro:

$\frac{\mathrm R}{\mathrm A'}\;=\;\left(\mathrm\pi\;+\;2\right)\;\cdot\;{\mathrm c}_\mathrm{uk}\;\cdot\;{\mathrm b}_\mathrm c\;\cdot\;{\mathrm s}_\mathrm c\;\cdot\;{\mathrm i}_\mathrm c\;+\;\mathrm q$
S
A' = návrhová efektivní plocha základu B' ⋅ L'
c uk = celková soudržnost neodvodněného podloží
b c = součinitel pro sklon základové plochy
s c = tvarové součinitele základní plochy
i c = součinitel sklonu zatížení
q = tlak nadloží nebo zatížení v úrovni základové spáry

Pro výše uvedené nastavení dostaneme následující mezivýsledky:

A' = 1,5404 m²
b c = 1,00, protože v RF-FOUNDATION Pro se vždy předpokládá vodorovné uložení zemního spojení
s c = 1,197
i c = 0,963
q = 0,005 kN/m²

Při použití v (D.1) je výsledná charakteristická únosnost R k / A ':

$\frac{\mathrm R}{\mathrm A'}\;=\;\left(\mathrm\pi\;+\;2\right)\;\cdot\;0,040\;\mathrm{MN}/\mathrm m²\;\cdot\;1,197\;\cdot\;0,963\;+\;0,005\;\mathrm{MN}/\mathrm m²$

Návrhová hodnota únosnosti základu je tak:

$\frac{{\mathrm R}_\mathrm k}{\displaystyle\frac{\mathrm A'}{{\mathrm\gamma}_{\mathrm R,\mathrm v}}}\;=\;\frac{0,242\;\mathrm{MN}/\mathrm m²}{1,40}\;=\;0,173\;\mathrm{MN}/\mathrm m²$

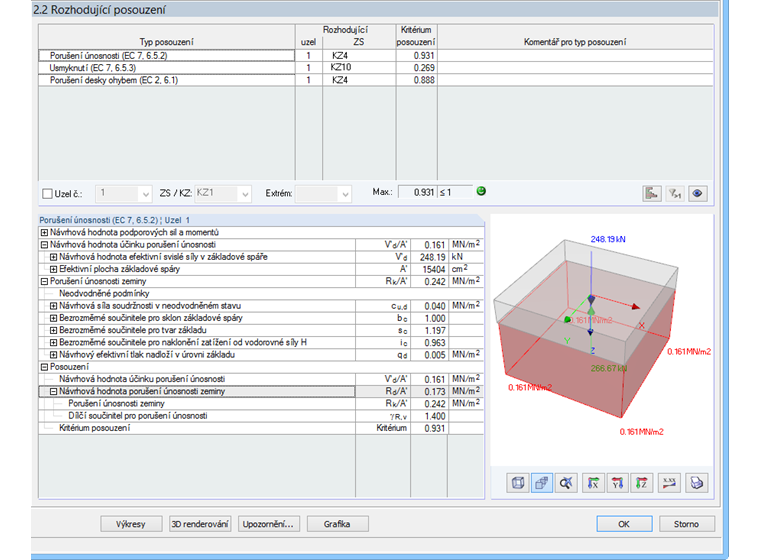

Obr. 08 - Podrobný přehled výsledků posouzení únosnosti základu

Únosnost základu v odvodněných podmínkách

Protože stanovení únosnosti v odvodněných podmínkách půdy již bylo zmíněno v dřívějším příspěvku, nebude se opět zajímat o rovnici (D.2).

Únosnost základu v odvodněných podmínkách je v našem příkladu:

$\frac{{\mathrm R}_\mathrm k}{\displaystyle\frac{\mathrm A'}{{\mathrm\gamma}_{\mathrm R,\mathrm v}}}\;=\;\frac{1,124\;\mathrm{MN}/\mathrm m²}{1,40}\;=\;0,803\;\mathrm{MN}/\mathrm m²$

Shrnutí

Tento příklad dokládá, jaký vliv má výběr „odvodněných“ a „neodvodněných“ podmínek v dialogu 1.1 na výpočet únosnosti základu podle EN 1997-1, přílohy D. V praxi se bezpochyby většinou vychází z odvodněného (konsolidovaného) podloží.

Přesto přídavný modul RF-/FOUNDATION Pro nabízí obě možnosti, a pokud nejsou základové poměry jednoznačné, můžeme ověřit vliv odvodněných aneodvodněných podmínek.

Nastavení „odvodněných“ nebo „neodvodněných“ podmínek neovlivňuje pouze výpočet únosnosti základu, nýbrž také posouzení na usmyknutí, respektive stanovení odolnosti proti usmyknutí. Další informace k tomu můžeme najít v manuálu k modulu RF-FOUNDATION Pro v kapitole 3 pod položkou " Posouzení ".

Klíčová slova

Nadace Konsolidovaná Bezcenné

Literatura

[1]   Eurocode 7: Entwurf, Berechnung und Bemessung in der Geotechnik - Teil 1: Allgemeine Regeln; DIN EN 1997-1:2014-03
