Odpověď:

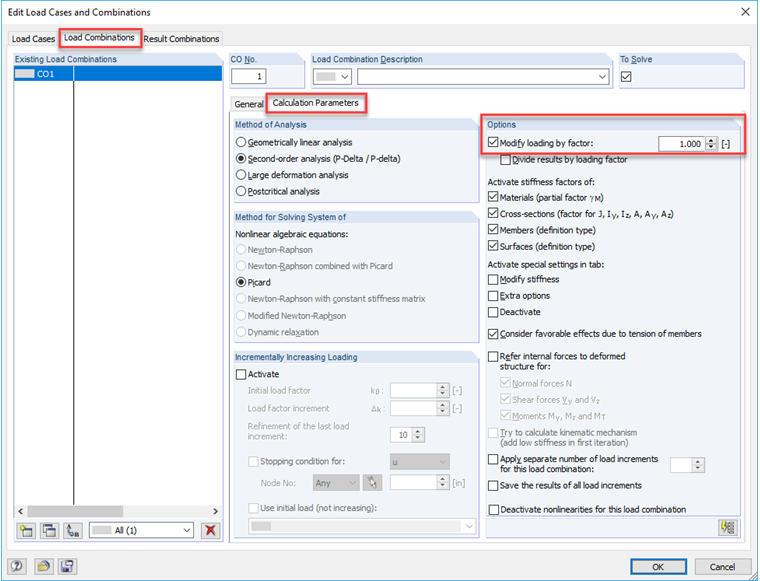

Při výpočtu se vždy zohledňuje faktor zatěžovacích stavů, a tím také kombinace zatížení a kombinace výsledků.
Totéž platí pro součinitel kombinací zatížení.
Dotaz

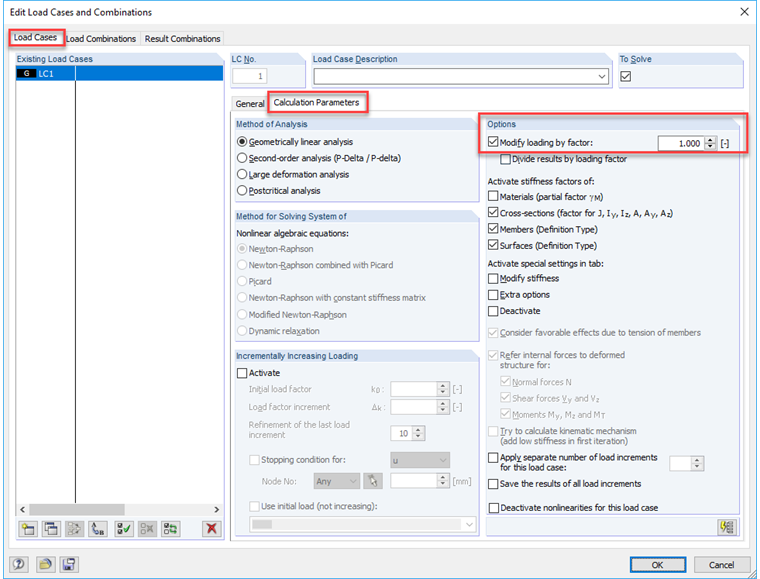

Program RFEM/RSTAB nabízí možnost vynásobit zatížení zatěžovacím stavem pomocí faktoru. Je tento faktor zatěžovacích stavů vždy zohledněn také v kombinacích zatížení? Nebo se používá pouze v jednotlivých zatěžovacích stavech?
Autor
Ing. Baumgärtel zajišťuje technickou podporu zákazníkům společnosti Dlubal Software.
