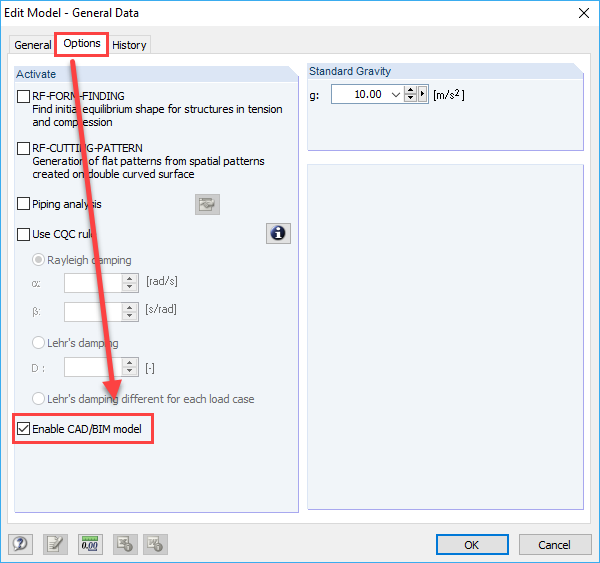

Ano, je to možné. V modelu CAD/BIM lze importovat a zobrazit několik souborů IFC. Příslušné nastavení je třeba provést v sekci "Základní údaje o modelu" (viz obrázek).
Další informace naleznete v našem odborném příspěvku BIM workflow: Datová výměna pomocí souborů IFC na naší webové stránce.
Databáze znalostí
Databáze znalostí
Databáze znalostí
Databáze znalostí
Databáze znalostí
Přímé rozhraní k aplikaci Revit umožňuje aktualizovat model Revit v souladu se změnami v programu RFEM nebo RSTAB. V závislosti na provedených úpravách se musí objekty Revit případně znovu vygenerovat (smazat a následně opět generovat). Při tomto novém generování se vychází z modelu RFEM nebo RSTAB.
Pokud se chcete tomuto přegenerování vyhnout, zaškrtněte políčko 'Aktualizovat pouze materiály, tloušťky a průřezy'. V takovém případě se upraví pouze tyto vlastnosti objektů. Změny, které se netýkají materiálu, tloušťky ploch nebo průřezu, se ovšem nezohlední.
Do programu Revit lze pomocí přímého propojení exportovat výztuže ploch definované v přídavném modulu RF-CONCRETE Surfaces jako objekty. V přídavném modulu RF-CONCRETE Surfaces lze přitom zvolit obdélníkovou, polygonální či kruhovou oblast vyztužení plochy. Kromě výztužných prutů lze přenést také výztužné sítě.
Při datové výměně s aplikací Advance Steel pomocí souborů *.smlx se rozhraní registruje automaticky. To znamená, že soubory *.smlx lze vytvářet, i když není nainstalována žádná verze Advance Steel.
Pomocí volby "Nezávislá síť preferována" v nastavení sítě KP můžete vytvořit síť konečných prvků pro integrované objekty, které jsou na sobě nezávislé. To umožňuje vytvořit výrazně podrobnější a přesnější síť konečných prvků pro jednotlivé objekty, které jsou vzájemně integrovány.
