Zohlednění excentricity prutů a ploch a vazebních prutů/tuhých prutů

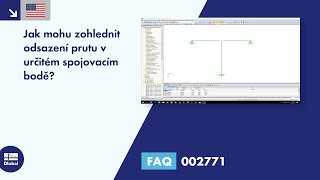

Jak mohu zohlednit odsazení prutů v určité přípojném bodu v programu RFEM 5?

Odpověď:

Zde existují v RFEM 5 v zásadě dvě možnosti:

  • Použití excentricit prutů, viz odborný článek Zohlednění excentricit prutů a ploch
  • V případě například různě definovaných koncových kloubů prutů v kombinaci s různými mírami posunů může pomoci použití spojek nebo tuhých prutů, viz obrázek 1 - Plný model a obrázek 2 - Drátový model
Odsazení pomocí tuhých prutů - plný model
Odsazení pomocí tuhých prutů - plný model

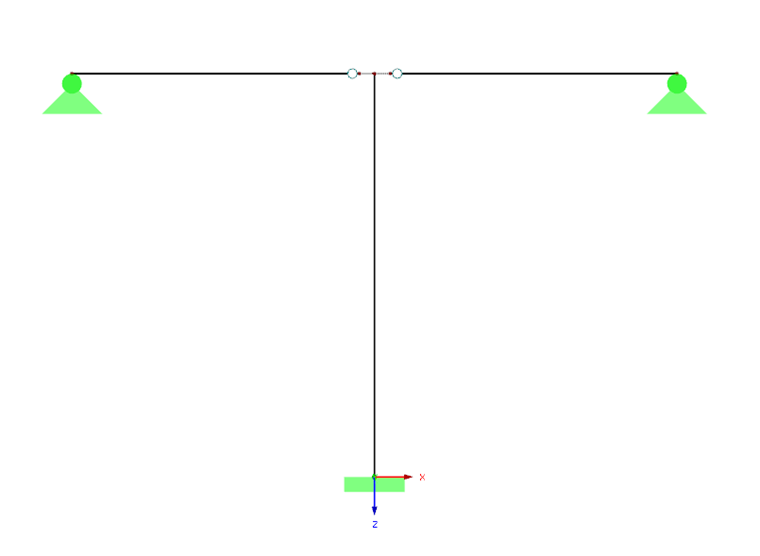

Odsazení pomocí tuhých prutů - drátový model
Odsazení pomocí tuhých prutů - drátový model
