Wie kann ein Versatz von Stäben in einem bestimmten Anschlusspunkt berücksichtigt werden?

Antwort

Hier gibt es grundsätzlich zwei Möglichkeiten:

  • Für den Fall von beispielsweise unterschiedlich definierten Stabendgelenken in Kombination mit unterschiedlichen Maßen von Versätzen kann die Verwendung von Kopplungen beziehungsweise Starrstäben helfen, siehe Bild 1 - Vollmodell und Bild 2 - Drahtmodell
Bild 01 - Versatz mittels Starrstäben - Vollmodell

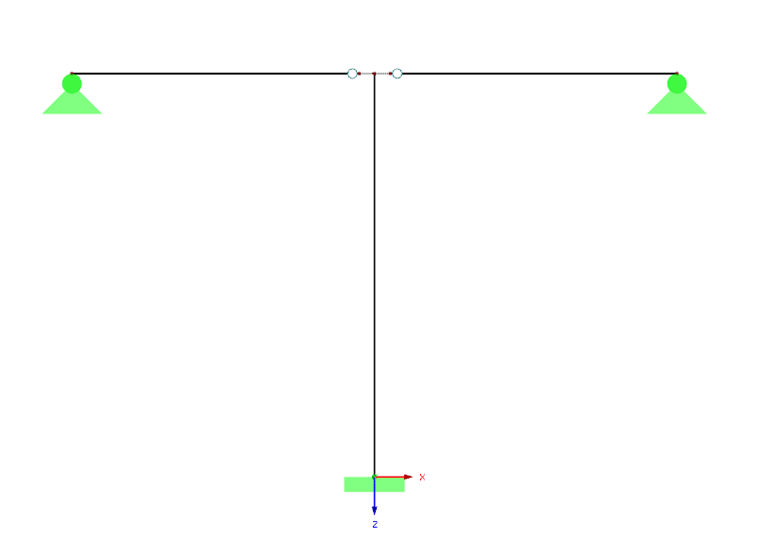

Bild 02 - Versatz mittels Starrstäben - Drahtmodell

Schlüsselwörter

Exzentrizität Stabexzentrizität Versatz Exzentrisch Stabendgelenk Anschluss
