Dotaz

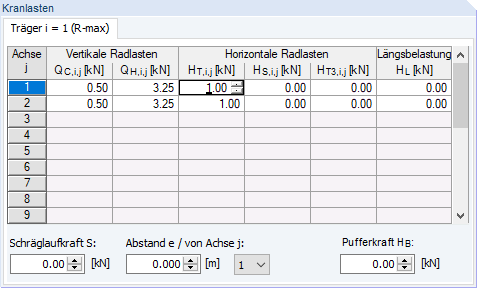

Co znamenají zkratky pro zatížení jeřábem v přídavném modulu CRANEWAY?


Odpověď:
Svislá kolová zatížení

QC (složka v důsledku vlastní tíhy jeřábu)
QH (konstrukční prvek od zatížení kladkostrojem)

Vodorov. kolová zatížení

HT (konstrukční prvek v důsledku rozjezdu/brzdění mostu jeřábu)
HS (složka příčitých sil při rozjezdu/brzdění jeřábu)
HT3 (konstrukční prvek v důsledku rozjezdu/brzdění jeřábového vozíku nebo kladkostroje)

Podélná zatížení

HL (konstrukční prvek v důsledku rozjezdu/brzdění jeřábu)

Pokud působí také příčná síla (S) nebo vyrovnávací síla (HB ), lze ji zadat pod tabulkou.

Na našich webových stránkách najdete zajímavý webinář k tématu „ Posouzení nosníků jeřábové dráhy podle Eurokódu 3“.
