Jaké funkce mám k dispozici pro výměnu dat mezi programy Rhino a RFEM?

Odpověď

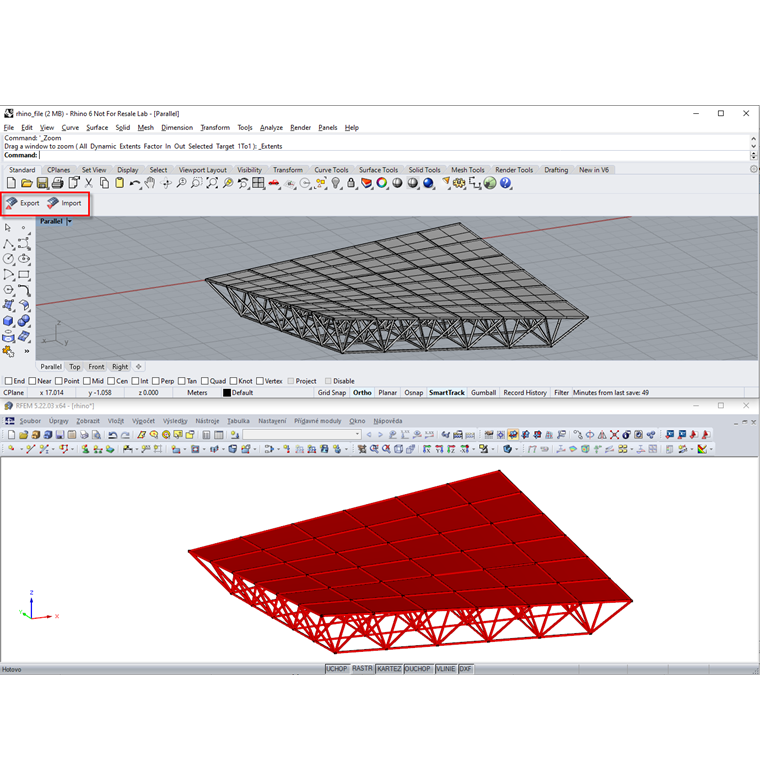

Ovládání rozhraní je v zásadě velmi jednoduché. Po úspěšné instalaci má uživatel k dispozici panel nástrojů Dlubal v aplikaci Rhino. Jedná se o dvě ikony (Exportovat a Importovat).



Pomocí tlačítka „Importovat“ lze data z programu RFEM naimportovat do programu Rhino. Přitom se vždy naimportuje celý model programu RFEM. Aktualizace se neprovádí. Data se přidají ke stávajícímu modelu.
Pomocí volby "Exportovat" je možné provést export dat z programu Rhino do programu RFEM. Obvykle se exportuje celý model. Pokud chceme exportovat pouze části modelu, musíme je vybrat před spuštěním exportu. Aby export mohl proběhnout, je třeba spustit program RFEM a vytvořit soubor. Je třeba si uvědomit, že export přepíše všechna stávající data otevřeného souboru. Proto doporučujeme otevřít prázdný soubor.

Klíčová slova

Rhinoceros Rhino 3D Export Import

Ke stažení

Kontakt

Nenalezli jste odpověď na Vaši otázku?
Kontaktujte prosím naši bezplatnou podporu e-mailem, na chatu nebo na fóru, případně nám zašlete Váš dotaz prostřednictvím online formuláře.
