Odpověď:

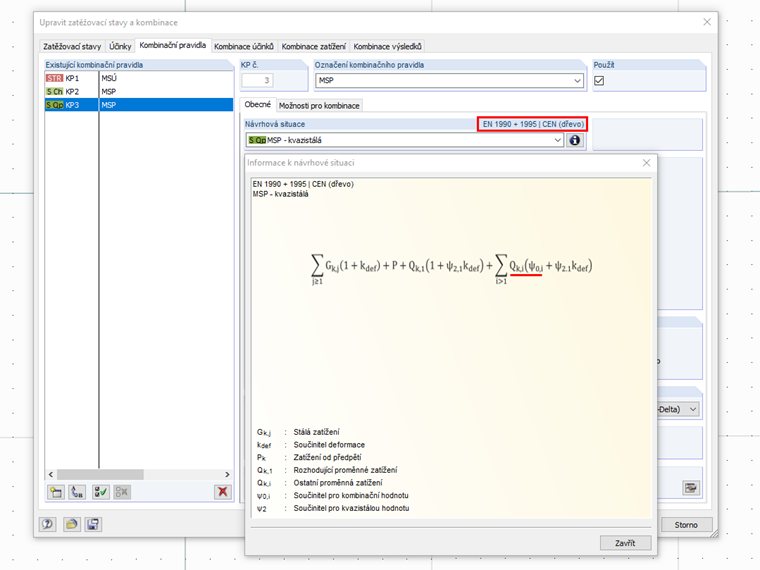

V případě kombinatoriky podle obecného Eurokódu bez zohlednění Národní přílohy se musí zohlednit návrhová situace v mezním stavu použitelnosti - kvazistálá, jak je vidět na Obrázku 01. Zde je zřejmé, že vzhledem k poslednímu členu se i při Ψ2,1 = 0 zohledňují proměnná zatížení prostřednictvím Ψ0,i.
Dotaz
Vytvořil jsem automatickou kombinatoriku zatížení podle EN 1990 + 1995 (CEN). Přestože Ψ2,1 = 0, pro pro vítr a sníh se použijí součinitele větší než nula. Je to chyba programu?
