Antwort:

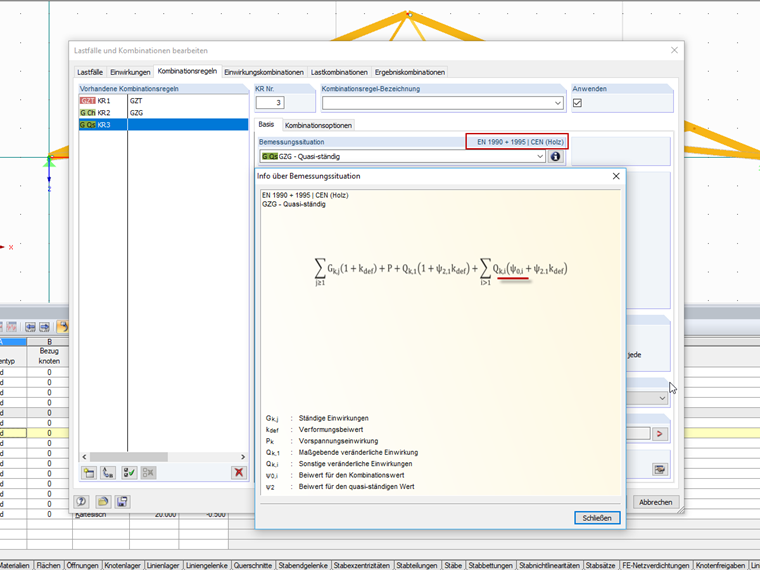

Bei der Kombinatorik nach dem allgemeinen Eurocode ohne Berücksichtigung eines nationalen Anhangs muss die Bemessungssituation im Grenzzustand der Gebrauchstauglichkeit - Quasi-ständig wie in Bild 01 berücksichtigt werden. Hier wird klar, dass durch den letzten Term auch bei Ψ2,1 = 0 die veränderlichen Lasten durch Ψ0,i ungleich 0 berücksichtigt werden.
Frage
Ich habe eine automatische Lastkombinatorik nach EN 1990 + 1995 (CEN) erzeugt. Obwohl Ψ2,1 = 0 ist, werden für Wind und Schnee Faktoren größer null angesetzt. Ist das ein Programmfehler?
