Odpověď:

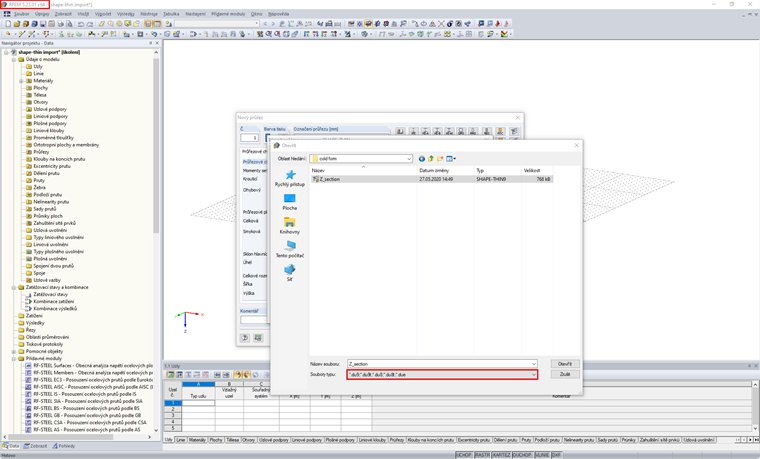

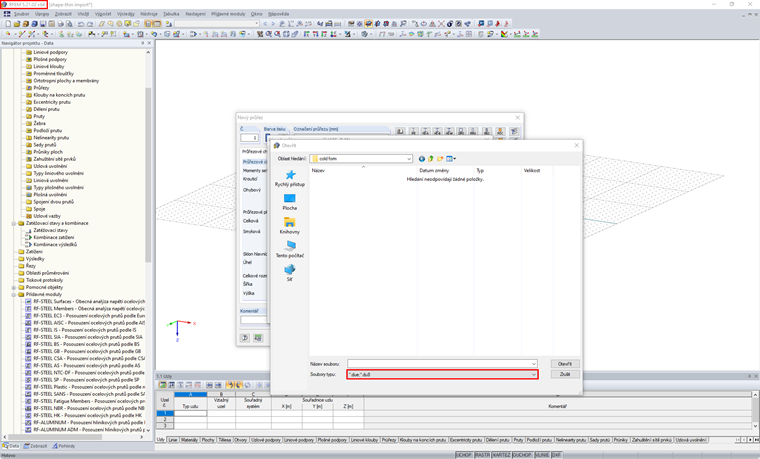

Problém je ve verzi programu RFEM. SHAPE-THIN 9.01 vyšel společně s verzí RFEM 5.22.01. Soubory vytvořené v SHAPE-THIN 9 mají formát *.du9. Verze programu RFEM starší než 5.22.01 tuto koncovku neznají a proto průřezy vytvořené v novější verzi nelze načíst.
Dotaz
Mám program SHAPE-THIN 9, ale vytvořený průřez mi nejde načíst do programu RFEM. V čem je problém?
Autor
Ing. Martinec se v české pobočce stará o zákaznický servis a studentské licence.
