Práce s RF-/STEEL SP

Údaje o materiálu, zatíženích a kombinacích zatížení je nutné zadat v programu RFEM/RSTAB v souladu s pravidly pro navrhování podle ruské normy SP 16.13330.2017. Vhodné materiály jsou již obsaženy v databázi materiálů programu RFEM/RSTAB.

V přídavném modulu RF-/STEEL SP se vyberou pruty a sady prutů pro následné posouzení a poté zatěžovací stavy, kombinace zatížení a kombinace výsledků.

V dalších krocích je možné upravit původní nastavení pro mezilehlé podpory proti příčnému posunutí a vzpěrné délky.

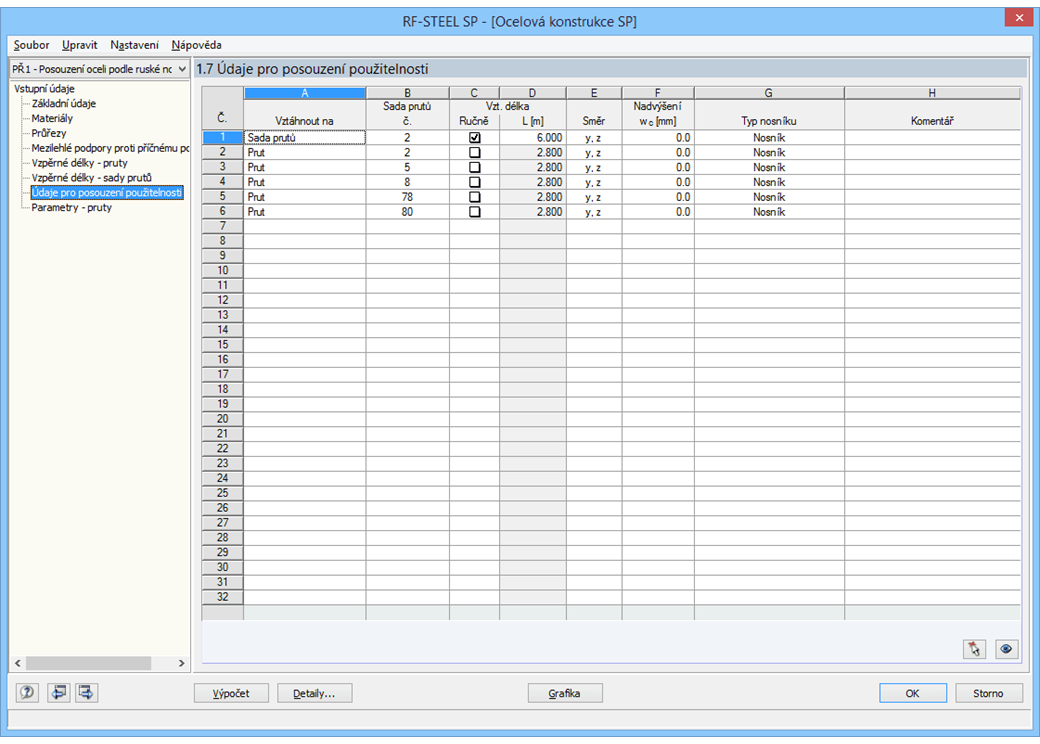

Gebrauchstauglichkeitsparameter
