RF-STEEL Fatigue Members | Dimenzování,

Posouzení únavové pevnosti je založeno na analýze pomocí součinitelů poškození. Rozkmity srovnávacího napětí pro poškození Δσ_E,2 a Δτ_E,2 vztažené na 2*10⁶ napěťových cyklů je třeba porovnat s mezními hodnotami únavové pevnosti Δσ_C nebo Δτ_C pro 2*¹⁰⁶ zatěžovacích cyklů odpovídajícího detailu se zohledněním dílčích součinitelů spolehlivosti.

Tímto způsobem se získají příslušné požadavky posouzení. Samostatné návrhové případy umožňují flexibilní analýzu vybraných prutů, sad prutů a účinků i jednotlivých průřezů. Parametry důležité pro posouzení jako B. výběr konceptu posouzení a dílčí součinitele spolehlivosti lze definovat libovolně.

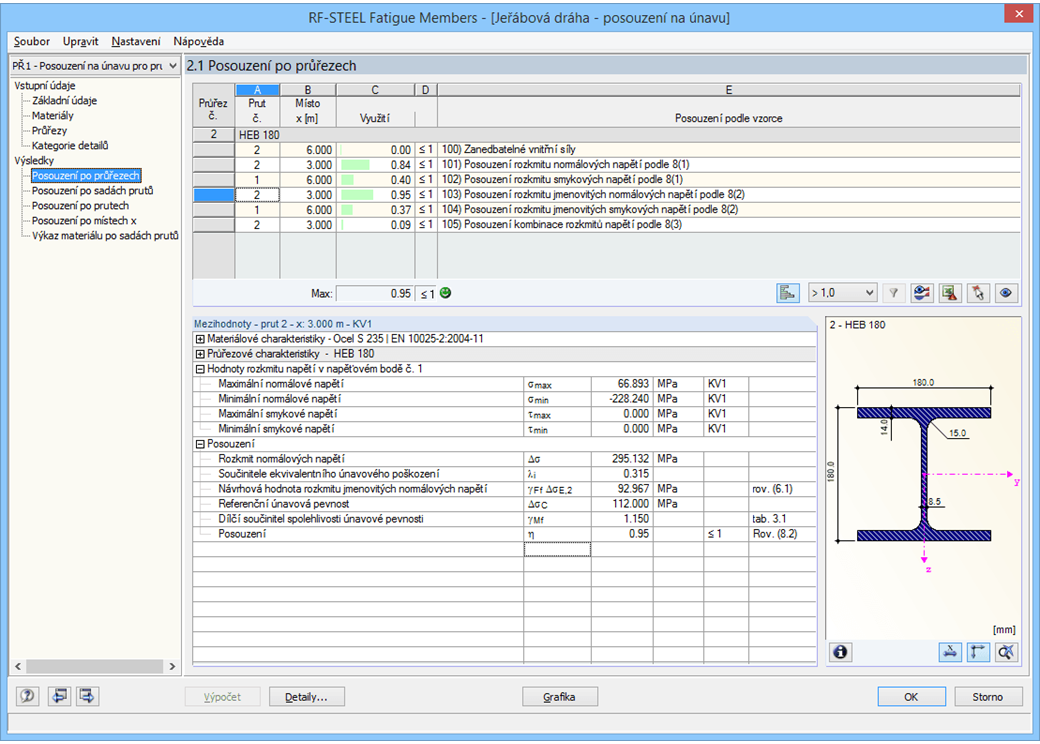

Maske 2.1 Nachweise querschnittsweise
