Dotaz:

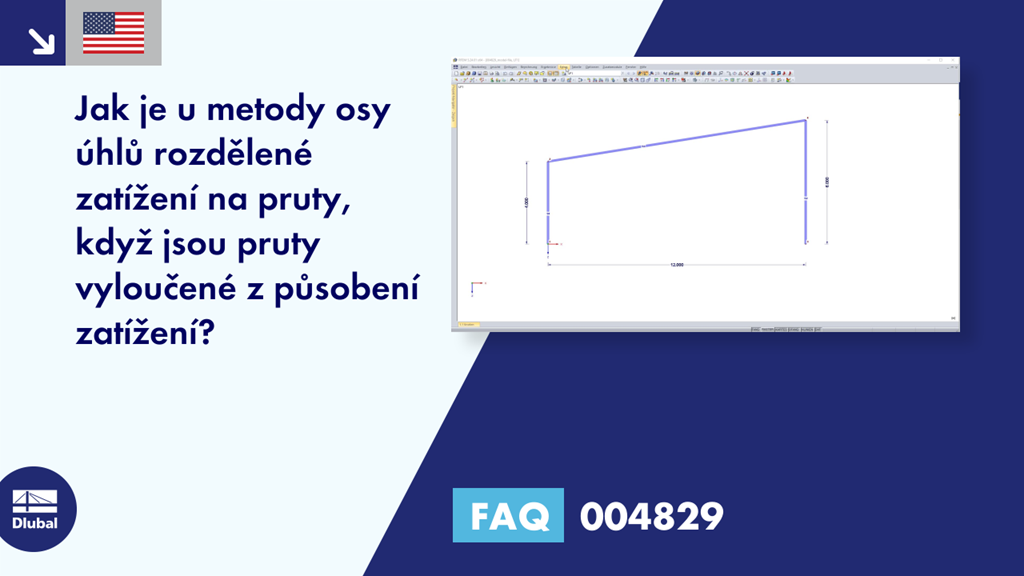

Jak je u metody osy úhlů rozdělené zatížení na pruty, když jsou pruty vyloučené z působení zatížení?
Odpověď:
Plošné zatížení 1 kN/m² vymezené uzly 1 až 4 se použije pouze na prut 3 (Obrázek 01).
Provedené zadání v generátoru zatížení je znázorněno na Obrázku 02. Nenásleduje žádná korekce průběhu podle momentové rovnováhy (Obrázek 03).
Vygenerované zatížení na prut je znázorněno na Obrázku 04. Vypočítá se následovně:
q = 1,00 kN/m² (velikost plošného zatížení)
h-1 = 4,00 m
h-2 = 6,00 m
b-tot = 12,00 m
$\mathrm\alpha\;=\;\arctan\left(\frac}\;=\;\frac{1,00\;\cdot\;1,333}{12,166}\;=\;0,110\;\mathrm{kN}/\mathrm m$ (konstantní podíl zatížení na zatíženém prutu)
${\mathrm q}_2\;=\:{\mathrm q}_{\mathrm c}\;+\;{\mathrm l}_1\;\cdot\;\mathrm q\;=\;\:0,110\;+\;4,055\;\cdot\;1,000\;=\;4,165\;\mathrm{kN}/\mathrm m$ (zatížení na prut, uzel 2)
${\mathrm q}_5\;=\:{\mathrm q}_{\mathrm c}\;+\;{\mathrm l}_2\;\cdot\;\mathrm q\;=\;\:0,110\;+\;5,918\;\cdot\;1,000\;=\;6,028\;\mathrm{kN}/\mathrm m$ (zatížení na prut, uzel 5)
q-4 = qc = 0,110 kN/m (zatížení na prut, uzel 4)
