Frage:

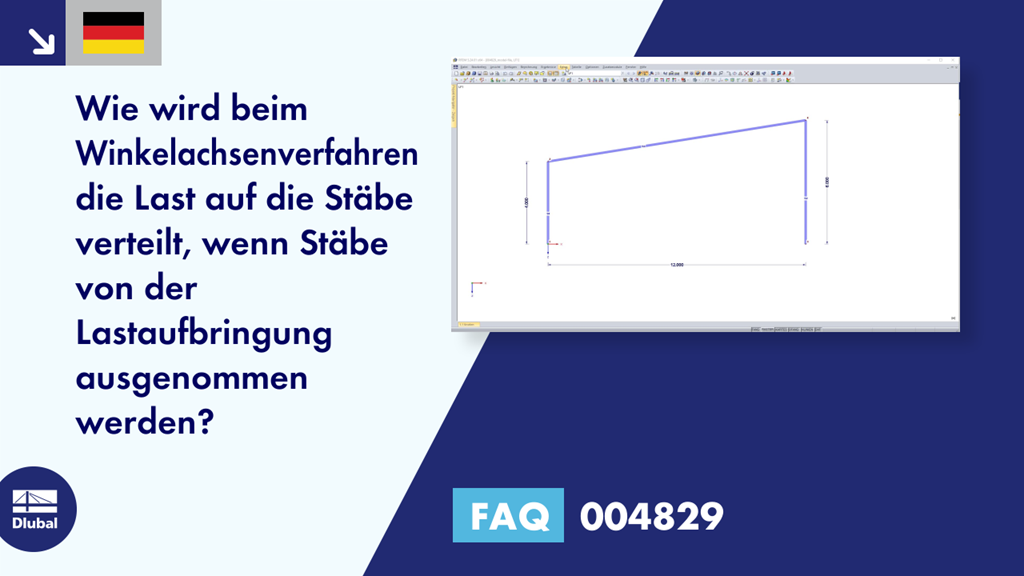

Wie wird beim Winkelachsenverfahren die Last auf die Stäbe verteilt, wenn Stäbe von der Lastaufbringung ausgenommen werden?
Antwort:
Eine Flächenlast von 1 kN/m² abgegrenzt durch die Knoten 1 bis 4 wird nur auf den Stab 3 aufgebracht (Bild 1).
Die im Lastgenerierer vorgenommenen Eingaben sind im Bild 2 dargestellt. Es erfolgt keine Korrektur der Verteilung nach dem Momentengleichgewicht (Bild 3).
Die generierte Stablast ist im Bild 4 dargestellt. Diese berechnet sich wie folgt:
q = 1,00 kN/m² (Lastgröße Flächenlast)
h-1 = 4,00 m
h-2 = 6,00 m
b-ges = 12,00 m
$\mathrm\alpha\;=\;\arctan\left(\frac}\;=\;\frac{1,00\;\cdot\;1,333}{12,166}\;=\;0,110\;\mathrm{kN}/\mathrm m$ (konstanter Lastanteil auf belasteten Stab)
${\mathrm q}_2\;=\:{\mathrm q}_{\mathrm c}\;+\;{\mathrm l}_1\;\cdot\;\mathrm q\;=\;\:0,110\;+\;4,055\;\cdot\;1,000\;=\;4,165\;\mathrm{kN}/\mathrm m$ (Stablast Knoten 2)
${\mathrm q}_5\;=\:{\mathrm q}_{\mathrm c}\;+\;{\mathrm l}_2\;\cdot\;\mathrm q\;=\;\:0,110\;+\;5,918\;\cdot\;1,000\;=\;6,028\;\mathrm{kN}/\mathrm m$ (Stablast Knoten 5)
q-4 = q-c = 0,110 kN/m (Stablast Knoten 4)
