Přídavný modul pro RFEM 5
RF-LAMINATE

S přídavným modulem RF-LAMINATE získáte možnost posoudit napětí a průhyb vícevrstvých ploch. Výpočet probíhá podle laminátové teorie a zohledňuje smykové spřažení.

Z uživatelsky zadané skladby vrstev se vytvoří lokální matice celkové tuhosti daných ploch. Modul je tedy vhodný například pro posouzení prvků z křížem lepeného dřeva a vláknových kompozitů.

Posouzení vícevrstvých ploch

Celkový počet: 3

RF-LAMINATE | Základní vlastnosti

Obecné analýzy napětí
Grafický a číselný výstup napětí a využití plně integrovaný do programu RFEM
Flexibilní posouzení s různým uspořádáním vrstev
Vysoká efektivita díky velmi malému požadovanému množství vstupních dat
Flexibilita na základě podrobného nastavení postupů a rozsahu výpočtu
Na základě zvoleného materiálového modelu a obsažených vrstev se v programu RFEM vytvoří lokální globální matice tuhosti plochy. K dispozici jsou tyto materiálové modely:
- Ortotropní
- Izotropní
- Uživatelské zadání
- Hybridní (pro kombinace materiálových modelů)
Možnost uložení často používaných skladeb vrstev do databáze
Stanovení základních, smykových a srovnávacích napětí
Jako výsledek jsou k dispozici kromě základních napětí také výsledná napětí podle DIN EN 1995-1-1 a jejich interakce.
Analýza napětí téměř libovolně tvarovaných konstrukčních dílců
Srovnávací napětí podle různých hypotéz:
- Energetická hypotéza (von Mises, HMH)
- Hypotéza max. smykového napětí (Tresca)
- Hypotéza max. hlavního napětí (Rankine)
- Hypotéza maximálních poměrných deformací (Bach, St. Venant)
Výpočet příčných smykových napětí podle Mindlina nebo Kirchhoffa nebo uživatelsky definovaných zadání
Posouzení mezního stavu použitelnosti prošetřením posunů ploch
Uživatelsky definované nastavení mezního průhybu
Volitelné zohlednění spřažení vrstev
Diferencované výsledky jednotlivých složek napětí a využití napětí v tabulkách výsledků a v grafice
Výsledná napětí pro každou vrstvu modelu
Výkaz materiálu pro posuzované plochy
Vazba zcela poddajná ve smyku možná

Elemente der erweiterten Steifigkeitsmatrix

RF-LAMINATE | Vstupní data

Pro posouzení mezního stavu únosnosti a použitelnosti je třeba vybrat zatěžovací stavy, kombinace zatížení a kombinace výsledků. Po výběru posuzovaných ploch je nutné definovat vhodný materiálový model.

Skladba vrstev, z níž se vychází při výpočtu tuhosti plochy, se může libovolně měnit. Parametry stanovené vybraným materiálovým modelem lze dále upravovat. Také je možné upravit matici vrstev typu 3x3. Při generování tuhosti se tak dosáhne zcela volného výběru.

Mezní napětí každé vrstvy závisí na zvoleném materiálu. Také tyto hodnoty lze uživatelsky přizpůsobit.

RF-LAMINATE | Výsledky

Po skončení výpočtu se zobrazí maximální napětí, využití a posuny seřazené podle zatěžovacích stavů, ploch nebo bodů rastru. Stupeň využití lze vztáhnout k libovolnému druhu napětí. Aktuálně zvolené místo je zvýrazněno na RFEM modelu.

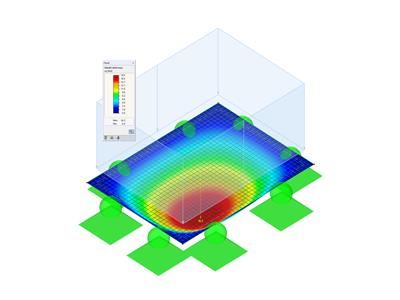

Kromě vyhodnocení výsledků v tabulkách výsledků lze graficky zobrazit napětí a využití v pracovním okně programu RFEM. Barvy a hodnoty přiřazené v panelu lze přizpůsobit vlastním požadavkům.
