Modelování kombinované výztuže v základových deskách z drátkobetonu

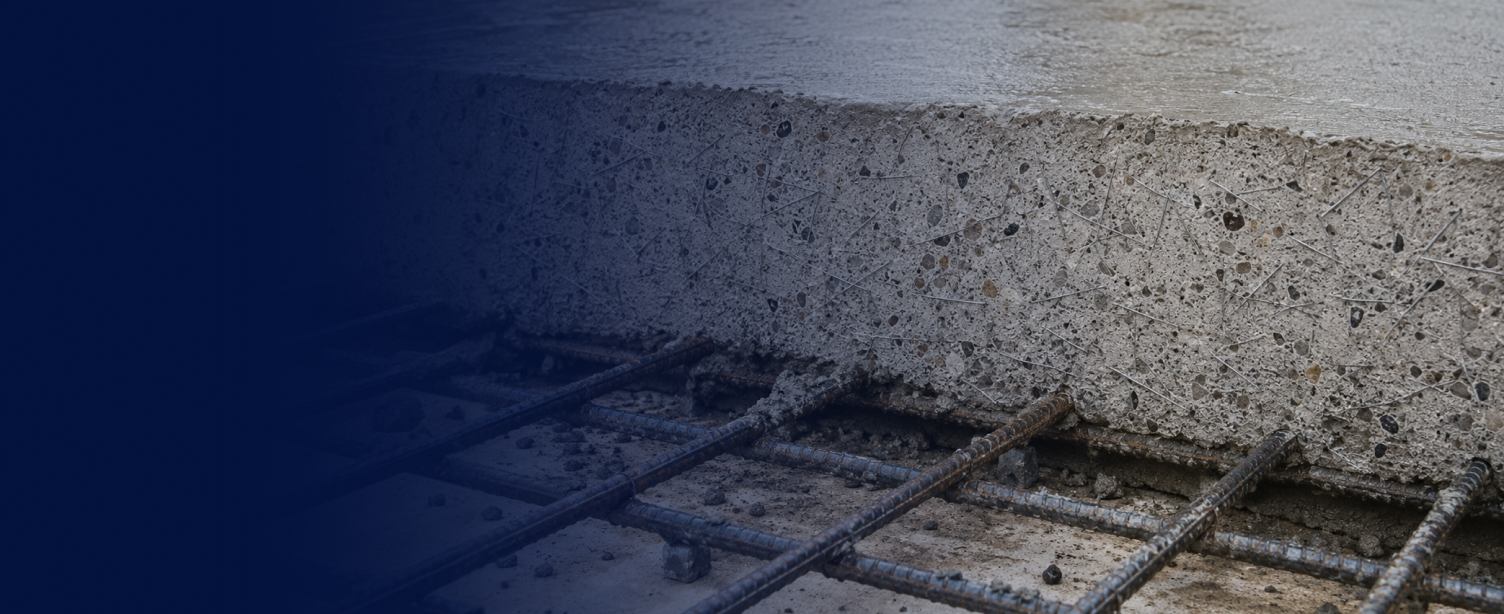

Průmyslové základové desky z drátkobetonu, kombinované s betonářskou výztuží, představují zvláštní konstrukční výzvu: Chování nosné konstrukce vyplývá ze spolupůsobení betonu, ocelových drátků a konvenční betonářské výztuže, které je popsáno nelineárními materiálovými zákony. Starší softwarová řešení nedokázala toto spřažené chování zobrazit v jediném modelu. U projektů, jako je továrna na bateriové články o délce 400 metrů, vyžadovala obrovská rozloha stavby — s proměnným zatížením a vysoce namáhanými oblastmi po celé délce — modelovací přístup, který umožňuje přesně prokázat jak rozdíly v sedání, tak nelineární deformační odezvy. Vlastní výpočty v Excelu přitom mohly pokrýt pouze část požadovaných posudků, takže výkonné řešení založené na MKP bylo nezbytné.
Nelineární pracovní postup v programu RFEM 6 pro drátkobeton a interakci konstrukce s podložím
Program RFEM 6 nabízí inženýrské kanceláři Müller & Lobisch možnost kompletně modelovat základové desky z drátkobetonu v jediném prostředí konečných prvků. Frank Lobisch definuje uživatelské pracovní diagramy napětí-přetvoření pro drátkobeton a obyčejný beton přímo v programu RFEM 6 — včetně sestupné větve materiálové křivky, kterou do softwaru zavedl v úzké spolupráci s vývojovým týmem společnosti Dlubal. Nelineární materiálový model pro drátkobeton je bezproblémově propojen s nelineárními modely podloží, čímž vzniká rozšířený prostor pro posudky rozhodujících mezních stavů. Převážná část požadovaných návrhových posudků je prováděna v programu RFEM 6; doplňující posudky se v případě potřeby provádějí pomocí vlastních výpočtů v Excelu.
Výhody plynoucí z použití softwaru Dlubal
- Kombinovaná výztuž v jednom modelu — RFEM 6 propojuje nelineární materiálové modely pro drátkobeton s konvenční betonářskou výztuží v jediném prostředí a umožňuje tak přesné posouzení spřažení.
- Maximální volnost modelování — od jednotlivých spojů až po průmyslové podlahové desky dlouhé 400 metrů zobrazuje RFEM 6 konzistentně a souvisle jakékoliv měřítko.
- Nelineární interakce konstrukce s podložím — přímé propojení nelineárních materiálových modelů s nelineárními modely podloží otevírá nové možnosti pro posudky založení a analýzy sedání.
- Efektivní pracovní postup posuzování — převážná část požadovaných posudků nosné konstrukce je prováděna v programu RFEM 6, což snižuje manuální náročnost a zajišťuje konzistentní a sledovatelné výpočty.
