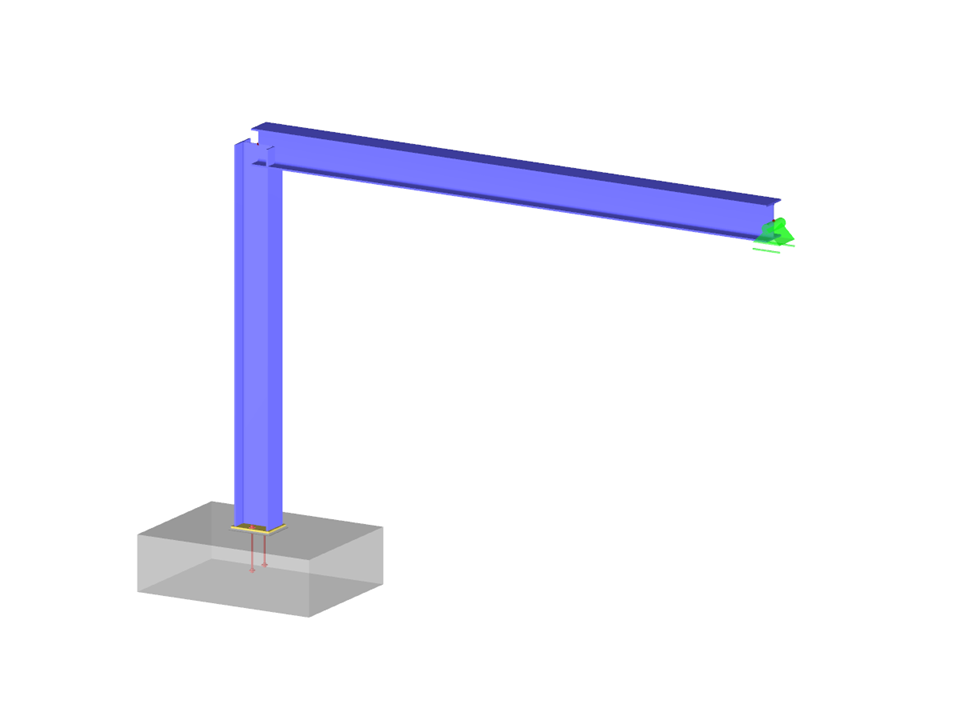

Model popisuje rám, v němž je patní deska konstrukčně excentricky položena na základ. V nástavbě RF-/JOINTS Ocel – Paty sloupů je možné v dialogu 1.4 zadat směrové parametry, aby bylo možné přesně definovat odchylku od střední osy. Toto nastavení umožňuje individuální úpravy podle požadavků na základy. Přiložený obrázek nabízí technické znázornění celé sestavy a zdůrazňuje provedení excentrické patní desky.


(0)
0 z 5 hvězdiček
5 hvězdiček 0
4 hvězdičky 0
3 hvězdičky 0
2 hvězdičky 0
1 hvězdička 0

Excentricky uspořádaná patní deska

Počet uzlů 3
Počet linií 2
Počet prutů 2
Počet zatěžovacích stavů 1
Celková hmotnost 1,248 t
Rozměry (metrické) 6,313 x 0,313 x 4,313 m
Rozměry (imperiální) 20.71 x 1.03 x 14.15 feet
Verze programu 5.25.00

Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
