Aus konstruktiven Gründen kann es notwendig werden, dass eine Fußplatte nicht zentrisch auf ein Fundament aufgesetzt wird. Daher ist in RF-/JOINTS Stahl - Stützenfuß eine exzentrische Anordnung der Fußplatte über die Eingabe der Parameter für die jeweilige Richtung in Maske 1.4 möglich.

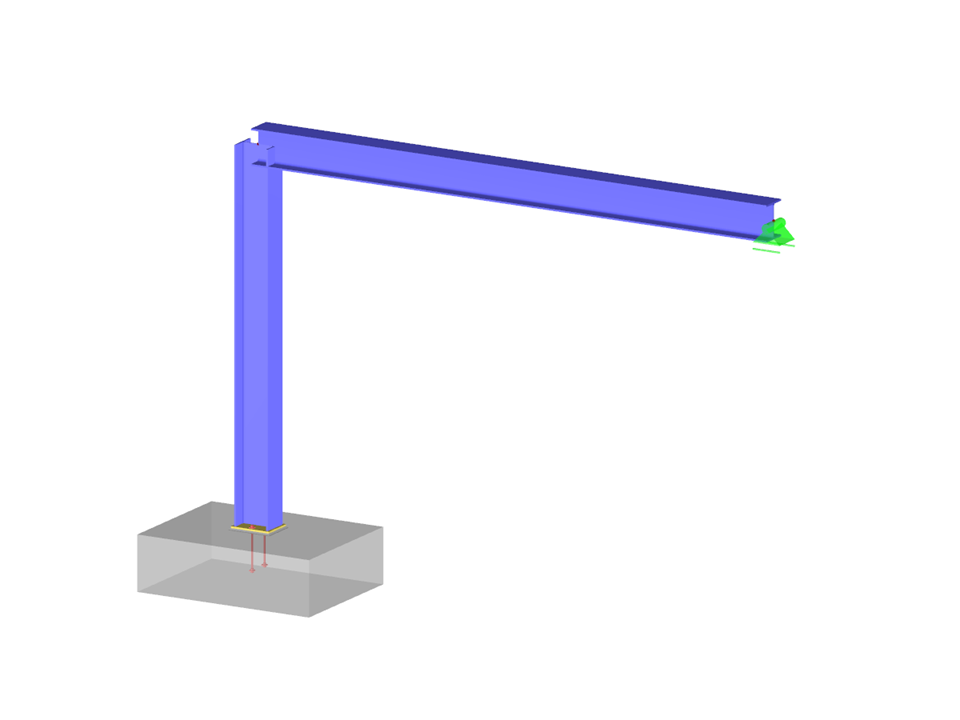

Rahmen mit exzentrischer Fußplatte
| Anzahl Knoten | 3 |
| Anzahl Linien | 2 |
| Anzahl Stäbe | 2 |
| Anzahl Flächen | 0 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 1 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 1.248 t |
| Abmessungen | 6.000 x 4.000 x 0.000 m |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
