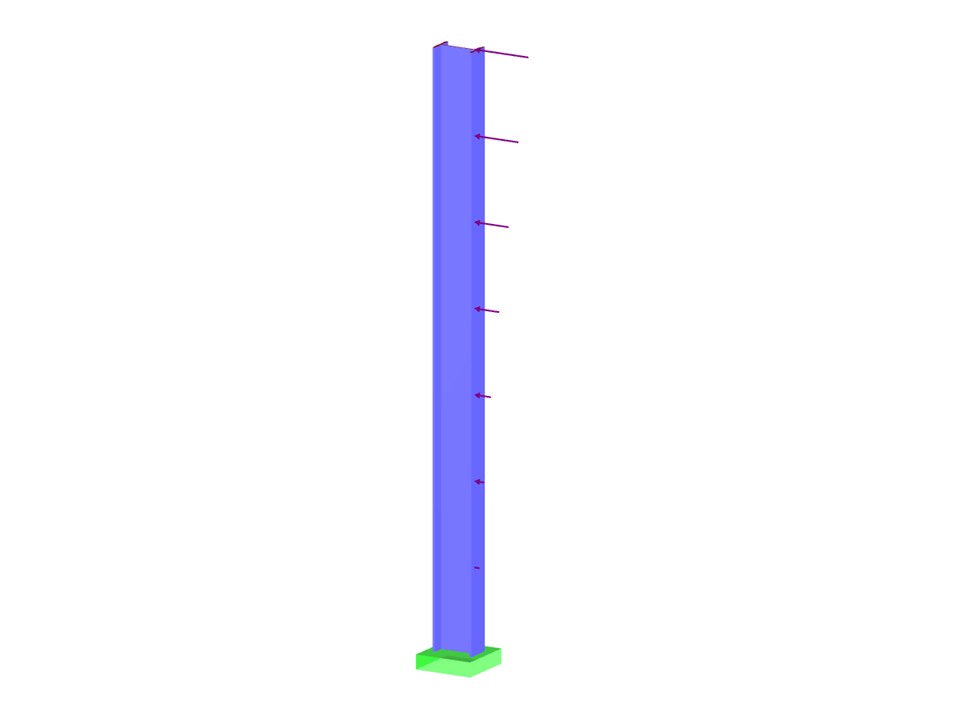

Vetknutý sloup se sedmi hmotnými body
Model ke stažení
Popis
Na tomto modelu byl v modulu RF-/DYNAM Pro Equivalent Loads proveden výpočet náhradních zatížení pro vícehmotový oscilátor metodou multimodálního spektra odezvy.
Model použitý v
Klíčová slova
Náhradní zatížení Vlastní frekvence Náhradní hmota Faktor účinných modálních hmot Zemětřesení Seizmická síla Spektrum odezvy
Odkazy
Napište komentář...
Napište komentář...
- Navštíveno 166x
- Staženo 23x
- Aktualizováno 16. července 2021
- Velikost 0.45 MB
- Počet uzlů 8
- Počet linií 7
- Počet prutů 7
- Celková hmotnost 1,311 t
- Rozměry 0,700 x 0,700 x 7,350 m
- Verze programu 5.23.02.155292
