Anhand dieses Modells wurde in RF-/DYNAM Pro Ersatzlasten beispielhaft eine Ersatzlastberechnung für einen Mehrmassenschwinger mit dem multimodalen Antwortspektren-Verfahren durchgeführt.

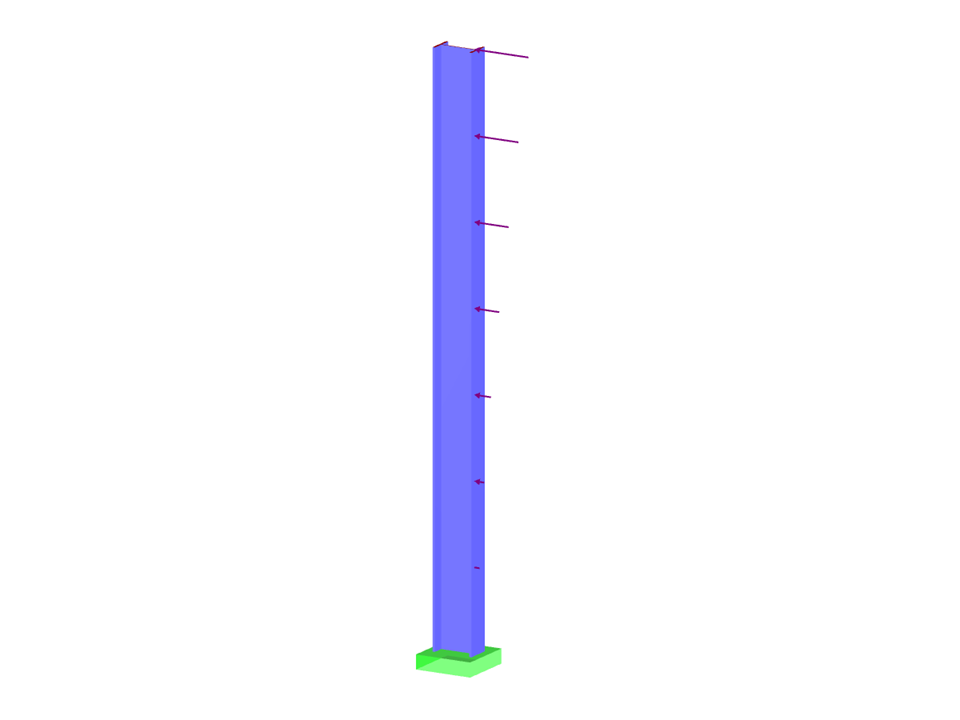

Kragstütze mit sieben Massenpunkten
| Anzahl Knoten | 8 |
| Anzahl Linien | 7 |
| Anzahl Stäbe | 7 |
| Anzahl Flächen | 0 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 0 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 1.311 t |
| Abmessungen | 0.000 x 7.000 x 0.000 m |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
