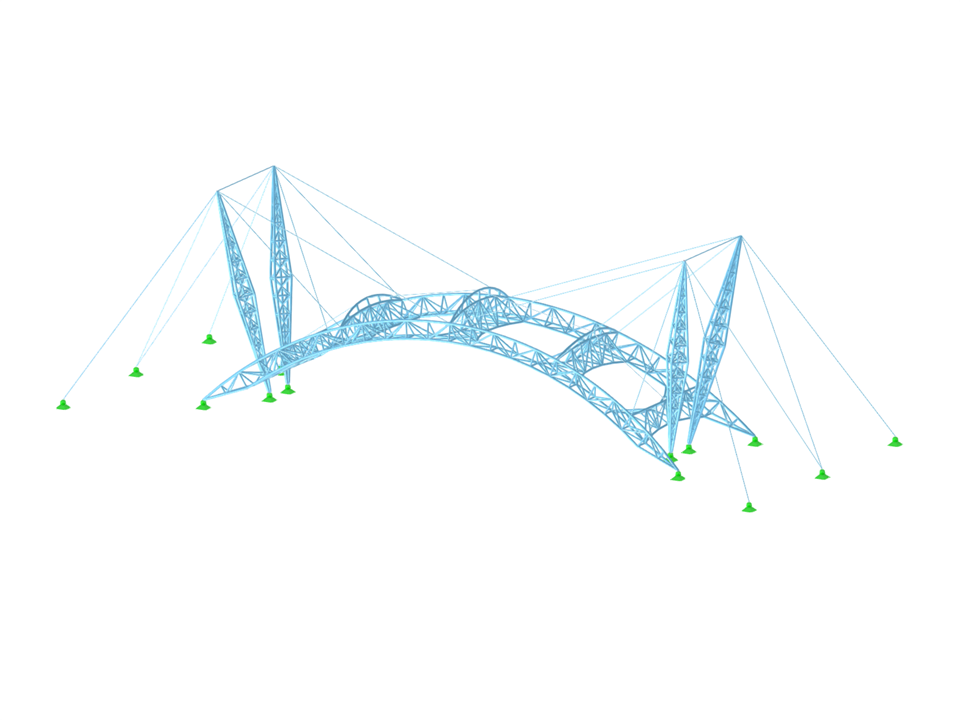

Mýtná stanice Dawang v Shaanxi, Čína | © Jiangsu Jingong Space Structure Co., Ltd.
Mýtná stanice Dawang v Shaanxi, Čína
Nelze stáhnout
Projekt zákazníka / Pouze pro zobrazení
| Počet uzlů | 724 |
| Počet linií | 2158 |
| Počet prutů | 1926 |
| Počet ploch | 136 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 9 |
| Počet kombinací zatížení | 68 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 197,899 t |
| Rozměry | 175,000 x 52,177 x 60,600 m |
